樓主發表于: 2009-06-25 16:10

只看樓主 | 小中大

請問膜卷傳動過程中，因從動軸逐漸變小，主動軸逐漸變大但還要?jiǎng)蛩賯鲃?dòng)，有什么好的辦法，謝謝！

duzhichong

學習！學習！！再學習！！！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 120 個
工控威望: 402 點
下載積分: 883 分
在線時間: 213(小時)
注冊時間: 2008-08-13
最后登錄: 2020-11-28
查看duzhichong的主題 / 回貼

1樓發表于: 2009-06-25 22:51

只看該作者 | 小中大

用編碼器

gqm

拜師學藝

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 350 個
工控威望: 446 點
下載積分: 2377 分
在線時間: 166(小時)
注冊時間: 2009-05-20
最后登錄: 2025-11-13
查看gqm的主題 / 回貼

2樓發表于: 2009-06-26 06:00

只看該作者 | 小中大

最簡單的辦法是，在傳動軸與被傳動軸之間，不要用硬連接，而是用夾橡皮之類的軟連接。

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)

zsm961450

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zsm961450的主題 / 回貼

3樓發表于: 2009-06-26 17:56

只看該作者 | 小中大

用張力控制器控制被動軸與從動軸的張力就沒有問題啦,你至少需要帶PG卡的矢量變頻器,另外從動軸與被動軸的馬達必須是帶編碼器的才能可靠運轉

本帖最近評分記錄：

下載積分:+3(zcm2009) 熱心助人,加分表?yè)P(yáng)

下載積分:+2(sjm213) 熱心助人,加分表?yè)P(yáng)

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2455 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3560(小時)
注冊時間: 2007-09-03
最后登錄: 2025-12-10
查看雪花飄飄的主題 / 回貼

4樓發表于: 2009-06-26 19:03

只看該作者 | 小中大

引用
引用第3樓zsm961450于2009-06-26 17:56發表的 :
用張力控制器控制被動軸與從動軸的張力就沒有問題啦,你至少需要帶PG卡的矢量變頻器,另外從動軸與被動軸的馬達必須是帶編碼器的才能可靠運轉

同意此種方法，我在原單位時使用是韓國的設備（鋼帶纏繞）就是用的張力控制。

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)

luyuemin

工控人

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 151 個
工控威望: 265 點
下載積分: 1139 分
在線時間: 352(小時)
注冊時間: 2009-02-11
最后登錄: 2021-07-22
查看luyuemin的主題 / 回貼

5樓發表于: 2009-06-26 19:23

只看該作者 | 小中大

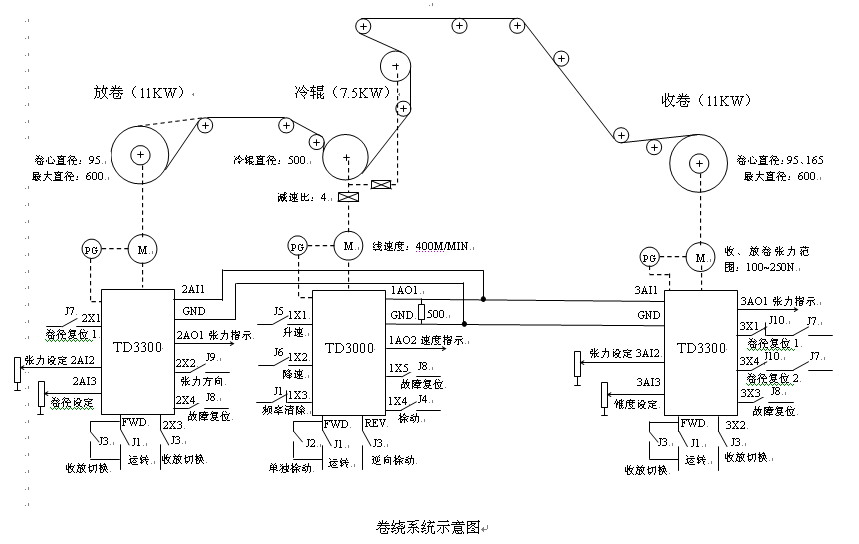

用艾默生TD3300型變頻器可以組成該系統。根據不同卷材、不同的張力和線速度有成熟方案。

[ 此帖被luyuemin在2009-06-27 20:44重新編輯 ]

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4512 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

6樓發表于: 2009-06-26 19:51

只看該作者 | 小中大

這看來是要根據速度來決定主軸的轉速,而不能光由主軸來控制速度

卷小的時候,主軸的轉動速度肯定要快點,卷大以后轉動速度就慢下來...

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

djx1968

努力學習

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 170 個
工控威望: 587 點
下載積分: 6638 分
在線時間: 99(小時)
注冊時間: 2009-06-06
最后登錄: 2025-03-09
查看djx1968的主題 / 回貼

7樓發表于: 2009-06-26 20:05

只看該作者 | 小中大

同意3樓說法，控制張力是最保險的方法

luyuemin

工控人

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 151 個
工控威望: 265 點
下載積分: 1139 分
在線時間: 352(小時)
注冊時間: 2009-02-11
最后登錄: 2021-07-22
查看luyuemin的主題 / 回貼

8樓發表于: 2009-06-27 20:52

只看該作者 | 小中大

[quote]引用第5樓luyuemin于2009-06-26 19:23發表的 :
用艾默生TD3300型變頻器可以組成該系統。根據不同卷材、不同的張力和線速度有成熟方案。

本帖最近評分記錄：

下載積分:+3(sjm213) 熱心助人,加分表?yè)P(yáng)

張平全

為國出力的時候到了

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 929 個
工控威望: 969 點
下載積分: 1904 分
在線時間: 469(小時)
注冊時間: 2008-04-25
最后登錄: 2025-06-14
查看張平全的主題 / 回貼

9樓發表于: 2009-06-28 14:13

只看該作者 | 小中大

用推拉力計,測量一下在正常生產過程中,這兩個輪之間的張力是多少,依這個張力的大小,選取一只鐵棒,裝在主動輪和從動輪之間的膜片上,如果張力過大,會把這只鐵棒拉起來,如果力過低,這只鐵棒就會往下掉,總之,這樣,在鐵棒上升和下降的運動過程中,帶動一只電位器來調節變頻器的速度,當張力過大時,鐵棒上升,帶動電位器使變頻器速度降低,反之速度升高,管用的,普通變頻器就可以實現,只是利于機械結構上的連動電位器做變速動作罷了

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表?yè)P(yáng)

jiouling

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 128 個
工控威望: 226 點
下載積分: 726 分
在線時間: 139(小時)
注冊時間: 2008-07-25
最后登錄: 2012-07-11
查看jiouling的主題 / 回貼

10樓發表于: 2009-11-23 22:29

只看該作者 | 小中大

個人認為：收卷和驅動都要用帶編碼器的變頻電機 ，用矢量變頻器控制這兩臺電機，放卷用磁粉離合器控制張力，在驅動軸上加裝一個增量形的編碼器，用來計數。放卷也要加一個，用來計算膜卷當前的數據。再能過膜的參數：厚度等，膜轉一圈就是兩上厚數，從編碼器上的數據可以知道轉了多少？這樣就可以求出當前的直徑變化，從而減小，增大放卷，收卷張力。最終達到恒張力的目的

本帖最近評分記錄：

下載積分:+2(ydyzq123)

mechatronics

即使很緩慢，但起碼有一點一點的和目標靠近。

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 661 個
工控威望: 716 點
下載積分: 9589 分
在線時間: 120(小時)
注冊時間: 2008-12-04
最后登錄: 2025-04-17
查看mechatronics的主題 / 回貼

11樓發表于: 2009-11-24 08:07

只看該作者 | 小中大

引用
引用第10樓jiouling于2009-11-23 22:29發表的 :
個人認為：收卷和驅動都要用帶編碼器的變頻電機 ，用矢量變頻器控制這兩臺電機，放卷用磁粉離合器控制張力，在驅動軸上加裝一個增量形的編碼器，用來計數。放卷也要加一個，用來計算膜卷當前的數據。再能過膜的參數：厚度等，膜轉一圈就是兩上厚數，從編碼器上的數據可以知道轉了多少？這樣就可以求出當前的直徑變化，從而減小，增大放卷，收卷張力。最終達到恒張力的目的

我看我們公司絕大部分的設備都是使用此中辦法實現~
