樓主  發表于: 2009-03-28 23:51
我初學PLC，看了一些例子，設計了一個PLC——“十字交通燈控制”，如下圖交通燈1，用學習軟件測試，可達到要求。而看了某教材中的“十字交通燈控制”（如圖交通燈2），比我的復雜多了。于是有點不自信：是不是我的設計有什么不妥，或不穩定之類？請專家和高手們幫我診斷一下！

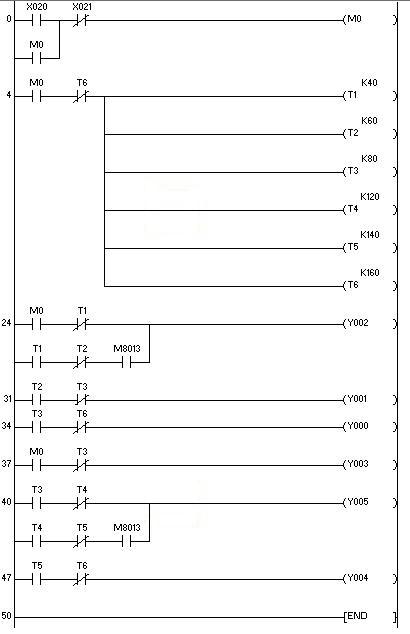

交通燈1


 交通燈2

交通路燈.rar (9 K) 下载次数:18
[ 此帖被zys4399在2009-03-29 00:01重新編輯 ]
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6641 個
工控威望: 38453 點
下載積分: 15913 分
在線時間: 9835(小時)
注冊時間: 2006-09-13
最后登錄: 2025-12-09
查看cvlsam的 主題 / 回貼
1樓  發表于: 2009-03-29 06:47
只要能完成功能，何必去循規蹈矩？

我曾經寫的交通燈連定時器都沒有用，用的是系統的秒脈沖與計數器，這樣的好處就是要修改某個燈的時間，無需大動干戈，只要修改該燈對應的計數器就可以。

Regards
core2008
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看core2008的 主題 / 回貼
2樓  發表于: 2009-03-29 18:49
順序功能圖SFC設計出的梯形圖簡單易讀
xiaoyunihao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xiaoyunihao的 主題 / 回貼
3樓  發表于: 2009-03-29 19:18
還行,挺好
