樓主  發表于: 2025-02-10 11:59

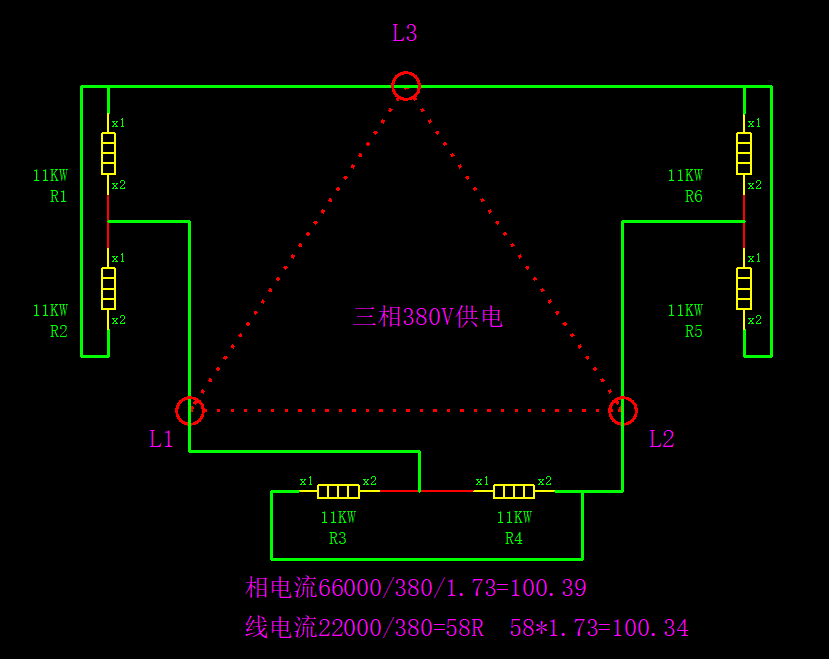

我這樣理解對嗎？
蒼生涂涂
蒼生涂涂 天下寥寥
級別: 略有小成
精華主題: 0
發帖數量: 431 個
工控威望: 479 點
下載積分: 8272 分
在線時間: 58(小時)
注冊時間: 2024-11-14
最后登錄: 2025-12-09
查看蒼生涂涂的 主題 / 回貼
1樓  發表于: 2025-02-10 17:05
定義
‌相電流‌：在三相電源中，流過每相負載的電流稱為相電流。它表示每一相的電流大小和方向。‌

‌線電流‌：在三相電源中，流過每一根導線的電流稱為線電流。它表示每一根導線上的電流大小和方向。‌

計算方法
‌星形接法‌：在星形接法中，線電流等于相電流。如果三相負載對稱，線電流等于相電流的√3倍，并且線電流滯后相電流30°。‌

‌三角形接法‌：在三角形接法中，線電流等于相電流的√3倍，并且線電流滯后相電流30°。

應用場景
‌相電流‌：主要用于電動機的啟動與運行、變壓器的設計與選型、電力系統的保護與控制等。‌

‌線電流‌：主要用于電纜的選擇與敷設、接地系統的設計、電力系統的測量與監控等。

圖中接法為三角形接法，按三角形接法計算
蒼生涂涂 天下寥寥
老兔子
級別: 家園常客
精華主題: 0
發帖數量: 657 個
工控威望: 833 點
下載積分: 6765 分
在線時間: 550(小時)
注冊時間: 2008-06-27
最后登錄: 2025-12-09
查看老兔子的 主題 / 回貼
2樓  發表于: 2025-02-10 19:56
引用
引用樓主sky6595418于2025-02-10 11:59發表的 大神們電阻絲這樣算法對不對 :
我這樣理解對嗎？

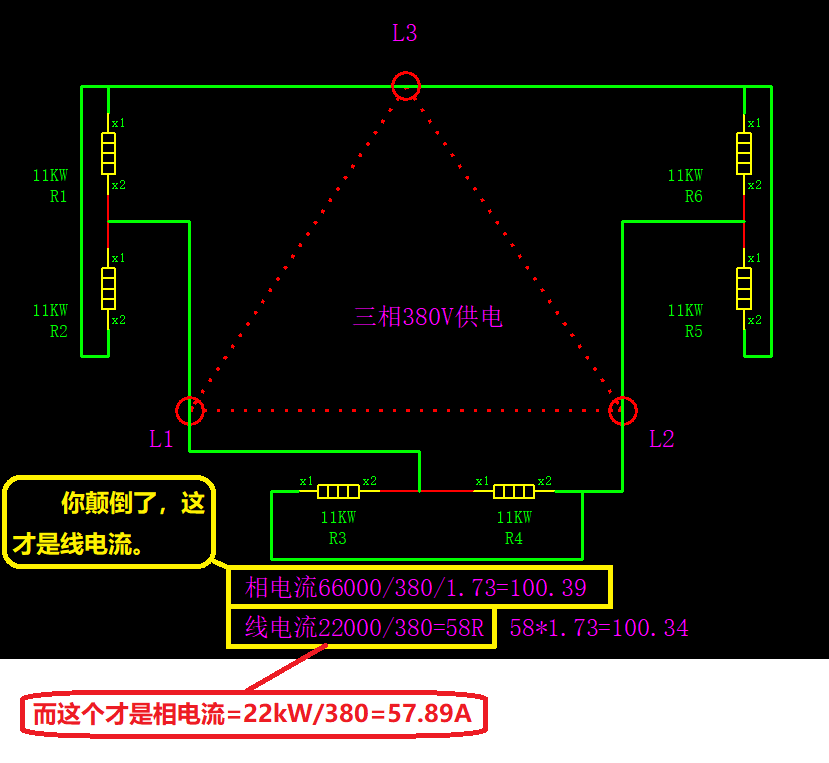

[attachment=307879]


你顛倒了，相電流應該=22kW/380V=57.895A
