樓主  發表于: 2024-07-02 10:04

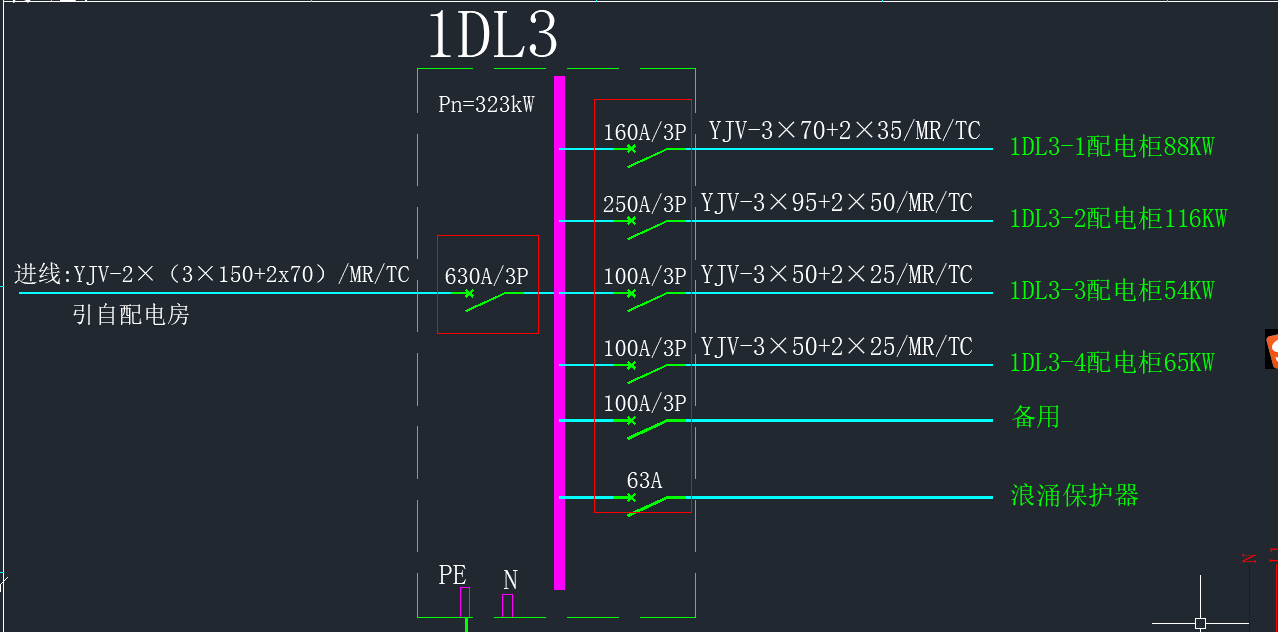

圖片：
最近在畫電路圖了，遇到個問題就是不知道那個互感器的電流比怎么算，具體問題就是如何根據開關上標注的額定電流來計算互感器的電流比。在網上看到個回答是說用1A或者5a的二次電流去除以一次電流，然后一般選擇空開有個1.2-1.5的系數，所以可以知道我這個圖上630A的空開的電流最大的630/1.5=420A左右，取個整數400吧，然后就能得出我這個圖上的要裝的互感器的電流比是400/5,不知道我這樣推理對不對，希望大佬解答一下，先提前謝謝各位大佬啦！
yuqing
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 99 點
下載積分: 570 分
在線時間: 74(小時)
注冊時間: 2016-05-22
最后登錄: 2025-11-27
查看yuqing的 主題 / 回貼
1樓  發表于: 2024-07-02 14:48
選800/5A
本帖最近評分記錄：
  • 下載積分:+2(突破手牛爺爺) 真誠感謝！
    520arrow
    級別: 略有小成
    精華主題: 0
    發帖數量: 238 個
    工控威望: 340 點
    下載積分: 1324 分
    在線時間: 167(小時)
    注冊時間: 2020-09-23
    最后登錄: 2025-12-09
    查看520arrow的 主題 / 回貼
    2樓  發表于: 2024-07-03 14:30
    GBT 50063-2017之7.1.4規定：測量用的電流互感器的額定一次電流應接近但不低於一次迴路正常最大負荷電流。
    Pn 323KW按照同時利用係數為1且功率因數為0.8的計算電流=613.435安。1樓的建議可行。
    jixzang
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 209 個
    工控威望: 1160 點
    下載積分: 5999 分
    在線時間: 88(小時)
    注冊時間: 2024-02-27
    最后登錄: 2025-12-09
    查看jixzang的 主題 / 回貼
    3樓  發表于: 2024-07-03 17:14
    同意一樓的，一般互感器次級是5A，如果接機械電流表選小了易打壞表針，要>=最大電流（如電機起動電流）選800/5與1000/5都可以。
    dzh832
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 534 個
    工控威望: 1051 點
    下載積分: 12875 分
    在線時間: 89(小時)
    注冊時間: 2017-04-08
    最后登錄: 2025-12-09
    查看dzh832的 主題 / 回貼
    4樓  發表于: 2024-07-04 07:50
    附議，，，，，，，，，，，，，，，
    yeguang88
    窗前明月霜，疑是地上光！Q:17299437
    級別: 家園�？�
    精華主題: 0
    發帖數量: 45 個
    工控威望: 550 點
    下載積分: 476 分
    在線時間: 49(小時)
    注冊時間: 2023-12-03
    最后登錄: 2025-11-16
    查看yeguang88的 主題 / 回貼
    5樓  發表于: 2024-07-04 09:56
    附議，，，，，，，，，，，，，，，
    飲血骷髏
    我們聽過無數的道理，卻仍舊過不好這一生
    級別: 家園�？�
    精華主題: 0
    發帖數量: 46 個
    工控威望: 660 點
    下載積分: 636 分
    在線時間: 17(小時)
    注冊時間: 2018-04-22
    最后登錄: 2025-11-05
    查看飲血骷髏的 主題 / 回貼
    6樓  發表于: 2024-07-04 10:02
    那你空開這頭要是超過400A的話，你次級電流不就超過5A了嗎？這樣互感器不就有問題了。600/5就夠了，你實際開關630，電流應該不會超600的，
    本帖最近評分記錄：
  • 下載積分:+5(zhaoaron) 熱心助人！
    • 人生是盤棋
    weisongyuan
    永遠年輕
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 621 個
    工控威望: 10264 點
    下載積分: 15434 分
    在線時間: 529(小時)
    注冊時間: 2013-08-13
    最后登錄: 2025-12-09
    查看weisongyuan的 主題 / 回貼
    7樓  發表于: 2024-07-04 11:05

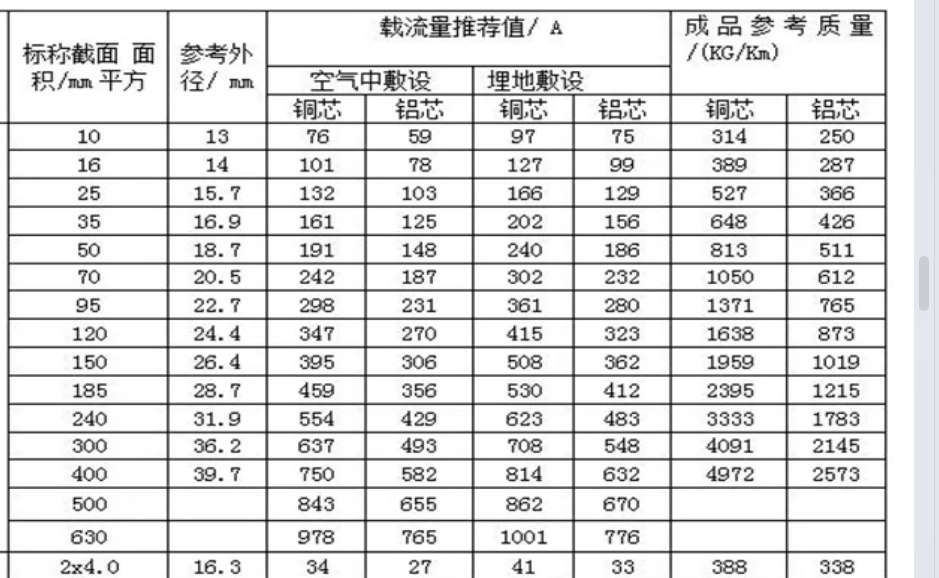

    首先說的是 電流互感器 選擇 不能按照   空氣開關大小選擇，應該根據你后面負載性質以及你導線載流量選擇。選擇互感器變比太小容易過載燒毀，太大則 誤差 就太大。
    本帖最近評分記錄：
  • 下載積分:+2(突破手牛爺爺) 真誠感謝！
    • 永遠年輕
    雪山飛狐
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 15951 個
    工控威望: 17043 點
    下載積分: 55156 分
    在線時間: 1126(小時)
    注冊時間: 2019-06-05
    最后登錄: 2025-12-08
    查看雪山飛狐的 主題 / 回貼
    8樓  發表于: 2024-07-04 11:31
    學習儈電路圖
    突破手牛爺爺
    寒風知我相思意，可燃她心可燃冰。
    級別: 略有小成
    精華主題: 0
    發帖數量: 69 個
    工控威望: 279 點
    下載積分: 113 分
    在線時間: 59(小時)
    注冊時間: 2023-11-27
    最后登錄: 2025-12-09
    查看突破手牛爺爺的 主題 / 回貼
    9樓  發表于: 2024-07-06 17:51
    OK，差不多理解了，不過最近想擺爛了，又編程又畫圖又出差的，老殼疼。
    libin520
    雖然沒什么突破和進步，卻還是每天在堅持著。
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 2397 個
    工控威望: 2882 點
    下載積分: 4648 分
    在線時間: 1214(小時)
    注冊時間: 2008-10-24
    最后登錄: 2025-11-29
    查看libin520的 主題 / 回貼
    10樓  發表于: 2024-07-06 18:37
    干工控確實如送快遞。尤其小廠。
    需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
    宛南蒼龍
    WNCL
    級別: 探索解密
    精華主題: 0
    發帖數量: 93 個
    工控威望: 166 點
    下載積分: 10112 分
    在線時間: 48(小時)
    注冊時間: 2021-02-22
    最后登錄: 2025-12-08
    查看宛南蒼龍的 主題 / 回貼
    11樓  發表于: 2024-07-22 08:46
    800/5與1000/5
    • «
