樓主發表于: 2023-01-14 21:18

只看樓主 | 小中大

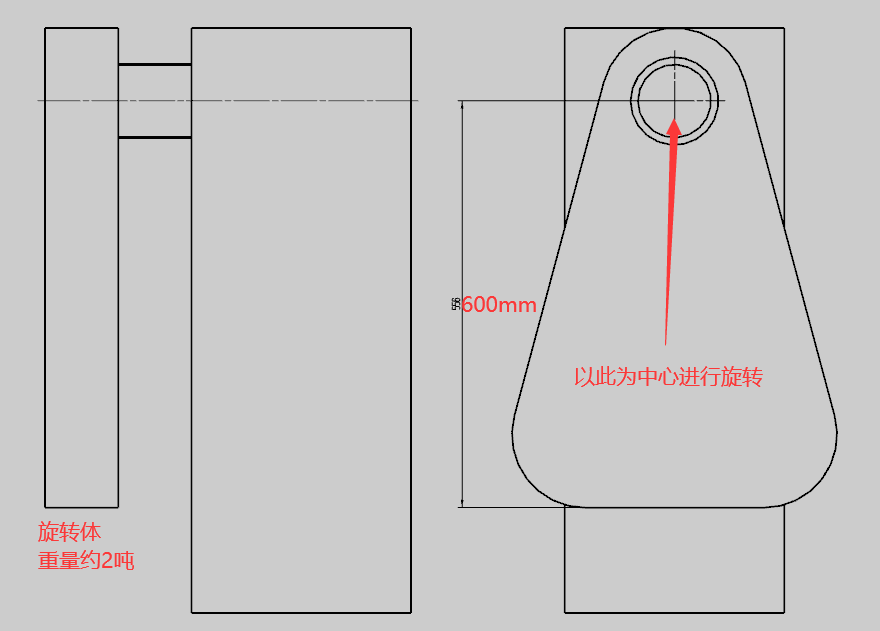

還請指教這個扭力的計算公式,謝謝!

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

goldage

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2043 個
工控威望: 2199 點
下載積分: 7528 分
在線時間: 589(小時)
注冊時間: 2016-06-19
最后登錄: 2025-12-08
查看goldage的主題 / 回貼

1樓發表于: 2023-01-14 22:07

只看該作者 | 小中大

你就按照力臂600算吧

payfsl

級別: 工控俠客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 2629 個
工控威望: 2913 點
下載積分: 40147 分
在線時間: 490(小時)
注冊時間: 2010-08-03
最后登錄: 2025-11-28
查看payfsl的主題 / 回貼

2樓發表于: 2023-01-15 04:57

只看該作者 | 小中大

可以在電腦找出重心再算

三人行必有我師焉，擇其善者而從之，學而不思則罔，思而不學則殆

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2888 個
工控威望: 4595 點
下載積分: 228231 分
在線時間: 3340(小時)
注冊時間: 2008-02-22
最后登錄: 2025-12-09
查看二手工控電器的主題 / 回貼

3樓發表于: 2023-01-15 08:22

只看該作者 | 小中大

引用
引用第2樓payfsl于2023-01-15 04:57發表的 :
可以在電腦找出重心再算

請教其方法！還請指點。謝謝

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

zlcp123

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 128 個
工控威望: 4321 點
下載積分: 13692 分
在線時間: 560(小時)
注冊時間: 2018-09-11
最后登錄: 2025-09-28
查看zlcp123的主題 / 回貼

4樓發表于: 2023-01-15 09:37

只看該作者 | 小中大

你這圖差一些參數，具體可以自己在CAD畫一下然后算個重心，大概應該在310mm左右

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2888 個
工控威望: 4595 點
下載積分: 228231 分
在線時間: 3340(小時)
注冊時間: 2008-02-22
最后登錄: 2025-12-09
查看二手工控電器的主題 / 回貼

5樓發表于: 2023-01-15 11:20

只看該作者 | 小中大

引用
引用第4樓zlcp123于2023-01-15 09:37發表的 :
你這圖差一些參數，具體可以自己在CAD畫一下然后算個重心，大概應該在310mm左右

這個旋轉體是偏中心600mm左右進行旋轉且轉速是每分鐘10轉.

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

chzhuhai

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 112 個
工控威望: 145 點
下載積分: 1131 分
在線時間: 53(小時)
注冊時間: 2021-02-19
最后登錄: 2025-01-16
查看chzhuhai的主題 / 回貼

6樓發表于: 2023-01-16 10:50

只看該作者 | 小中大

一個周期的每角度扭力不一樣，如果是批量的，可以做一件標準件，從驅動端用傳感器測試記錄一個周期的扭力變化線（單件在確認正常的情況下，也可以這樣測試）。

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 881 個
工控威望: 1260 點
下載積分: 682 分
在線時間: 704(小時)
注冊時間: 2019-09-22
最后登錄: 2025-12-08
查看gxtmdb82164的主題 / 回貼

7樓發表于: 2023-01-16 11:48

只看該作者 | 小中大

本質上是求旋轉體重心到圓心的力臂長度,和角度輸入相關,其中重心到旋轉中心的偏移是固定的

y=f(x),y是力臂長度,x是旋轉角度,本質上就是求一個直角三角形的邊長,而且是已知兩個角度和一個邊長(重心的偏移是固定的,90°是固定的,輸入角度是人為控制的也是已知的),那么f()易到,有了f()計算是很簡單的

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 218 個
工控威望: 314 點
下載積分: 2935 分
在線時間: 117(小時)
注冊時間: 2016-05-06
最后登錄: 2025-12-05
查看gaoyingchun的主題 / 回貼

8樓發表于: 2023-01-16 16:31

只看該作者 | 小中大

我認為只能近似的算一下了，T=Ja，J是慣量，把負載看成規則的長方體，偏心運動，這個比較好計算；a是角加速度，參考伺服選型樣本中的單位，T就算出來了，負載的慣量可以按照計算慣量的1/3使用，通常伺服選型都是按照3倍來匹配的
