書香伴侶
級別: 家園常客
精華主題: 0
發帖數量: 291 個
工控威望: 582 點
下載積分: 185 分
在線時間: 229(小時)
注冊時間: 2019-03-01
最后登錄: 2025-12-08
查看書香伴侶的 主題 / 回貼
樓主  發表于: 2020-06-02 18:51

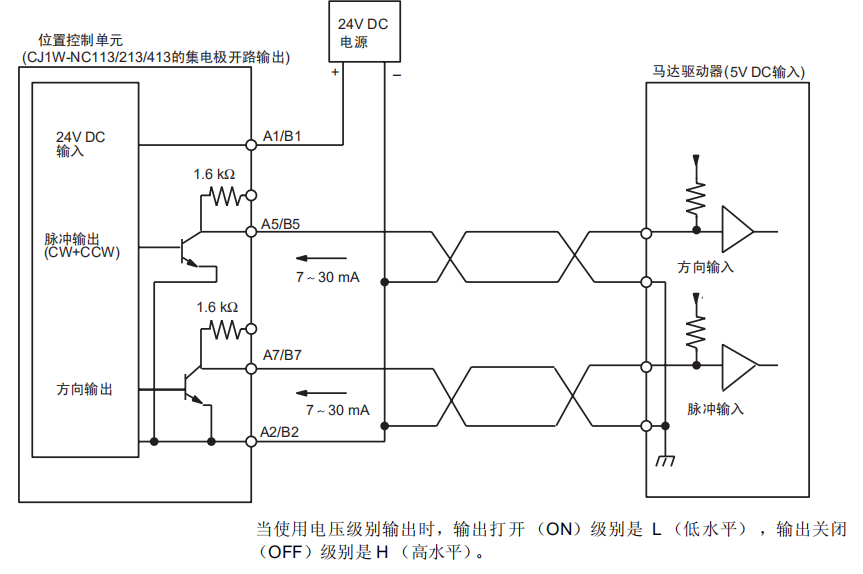

圖片：

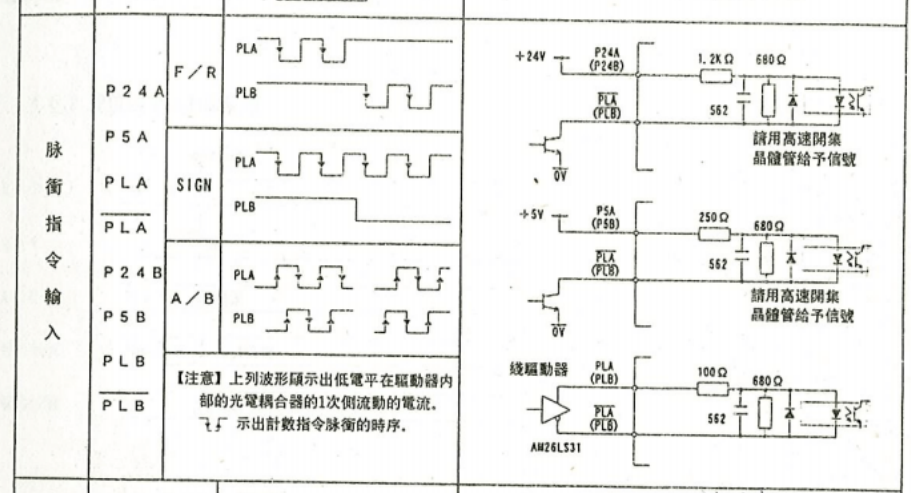

圖片：
如圖，這個線怎么應該怎么連接，按照圖中的方法連接了，發送脈沖后，伺服沒有反應
honggun
級別: 網絡英雄
精華主題: 0
發帖數量: 1679 個
工控威望: 7161 點
下載積分: 44887 分
在線時間: 964(小時)
注冊時間: 2009-11-16
最后登錄: 2025-12-09
查看honggun的 主題 / 回貼
1樓  發表于: 2020-06-02 21:51
接線要和參數對應的
zhaoxg
級別: 網絡英雄
精華主題: 0
發帖數量: 490 個
工控威望: 10679 點
下載積分: 10809 分
在線時間: 347(小時)
注冊時間: 2016-05-07
最后登錄: 2025-12-03
查看zhaoxg的 主題 / 回貼
2樓  發表于: 2020-06-03 08:47
首先要搞明白自己的脈沖發生器是PNP型還是NPN型輸出再說接線
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1025 個
工控威望: 2706 點
下載積分: 23373 分
在線時間: 279(小時)
注冊時間: 2013-03-30
最后登錄: 2025-12-06
查看工控劍俠666的 主題 / 回貼
3樓  發表于: 2020-06-03 10:56
牛人
工控人加油
王瑋北
ggggfnux
級別: 略有小成
精華主題: 0
發帖數量: 179 個
工控威望: 241 點
下載積分: 1998 分
在線時間: 175(小時)
注冊時間: 2019-05-22
最后登錄: 2025-12-08
查看王瑋北的 主題 / 回貼
4樓  發表于: 2020-06-03 17:05
怎么跟你說呢，就貼了說明書的兩張圖誰知道你是怎么接的，參數是怎么設的，程序是怎么寫的。分析幾種原因給你：
1、用伺服的話，一般有使能線要接，大部分還有正負極限，先確定好自己的線是不是接對了 。當然如果只是步進的話就沒那么多線要接了。
2、伺服參數設定，圖2那就有3種控制方式，要跟你的控制器對應。如果是步進的話還要確定電流是不是小了，帶不動機構。
3、檢查脈沖發了沒發，電壓值對不對。可以把速度調到1HZ，測一下輸出有沒有問題。
