樓主發表于: 2018-12-02 19:36

只看樓主 | 小中大

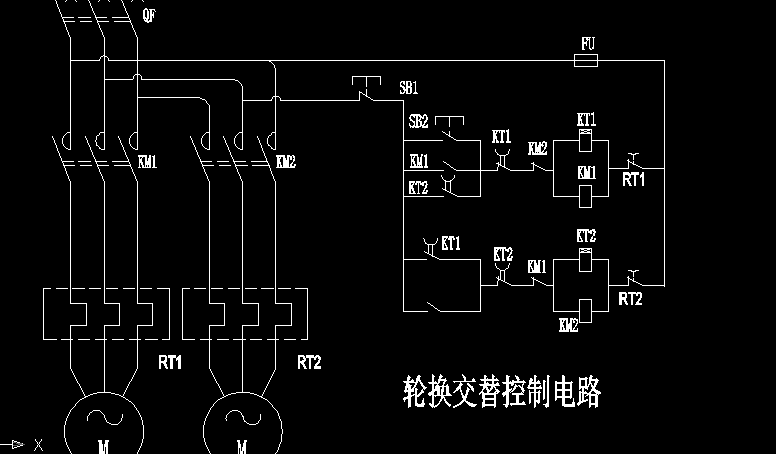

圖片：

這個交替換電路能正常切換嗎，如果取消KM1與KM2聯鎖會不會更穩定。

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-12-08
查看tingfenghu的主題 / 回貼

1樓發表于: 2018-12-02 19:47

只看該作者 | 小中大

首先確保安全第一，
穩不穩定另外說。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1170 個
工控威望: 3078 點
下載積分: 2103 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-12-08
查看周家大少的主題 / 回貼

2樓發表于: 2018-12-02 22:46

只看該作者 | 小中大

KT和KM重復了，可以取消一組

QQ：611369538
微信：ZMF2KXL

靜夜思飄

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 233 點
下載積分: 2500 分
在線時間: 74(小時)
注冊時間: 2017-03-09
最后登錄: 2022-06-28
查看靜夜思飄的主題 / 回貼

3樓發表于: 2018-12-03 10:38

只看該作者 | 小中大

感覺這個電路不一定能實現，因為時間繼電器通斷時會出現競爭，可能無法在吸合或斷開的瞬間保證接觸器正常吸合并保持。應該將時間繼電器放在互鎖電路外。也就是用時間繼電器去保證電路的順序控制，互鎖去保證兩臺電機不同時運行。
還有此圖的常開常閉觸點的畫法和常見的不一樣，建議常開常閉觸點鏡像繪制，否則容易搞混。

本帖最近評分記錄：

下載積分:+1(kunchao1) 熱心助人！

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1005 個
工控威望: 1195 點
下載積分: 13961 分
在線時間: 322(小時)
注冊時間: 2017-04-12
最后登錄: 2025-12-08
查看工控菜鳥的主題 / 回貼

4樓發表于: 2018-12-03 11:49

只看該作者 | 小中大

互鎖最好不要取消

wangfuwang

下崗農民

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 506 個
工控威望: 1003 點
下載積分: 2158 分
在線時間: 233(小時)
注冊時間: 2007-09-06
最后登錄: 2025-09-12
查看wangfuwang的主題 / 回貼

5樓發表于: 2018-12-03 14:29

只看該作者 | 小中大

謝謝大家了

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1195 個
工控威望: 1765 點
下載積分: 7612 分
在線時間: 587(小時)
注冊時間: 2012-08-31
最后登錄: 2025-12-07
查看sanlihu的主題 / 回貼

6樓發表于: 2018-12-03 15:38

只看該作者 | 小中大

不可靠，同3樓

吉圓電氣 QQ751673698

wangfuwang

下崗農民

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 506 個
工控威望: 1003 點
下載積分: 2158 分
在線時間: 233(小時)
注冊時間: 2007-09-06
最后登錄: 2025-09-12
查看wangfuwang的主題 / 回貼

7樓發表于: 2018-12-04 20:09

只看該作者 | 小中大

這個圖如果取消KM互鎖是完全可以正常切換的，加入KM多了一級互鎖有可能切換不過來
