樓主發表于: 2018-09-20 18:11

只看樓主 | 小中大

我們廠里新用了松下A6的伺服驅動，我們是做位置控制的，我的接線是
  1.   2 . 7 針腳接24V；
  41針腳接0V ；
   4針腳接脈沖；
  6針腳接方向。
接好線后，我通電，伺服電機用手都能轉動，PLC發脈沖，伺服電機沒有反應。請教下   誰接過松下A6伺服驅動的線？能告訴我接哪幾個針腳嗎？  我這個是接錯了，還是驅動參數沒有設置對。請師傅們指教！！！

深圳電工

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 783 點
下載積分: 1610 分
在線時間: 18(小時)
注冊時間: 2018-05-20
最后登錄: 2023-05-27
查看深圳電工的主題 / 回貼

1樓發表于: 2018-09-20 18:16

只看該作者 | 小中大

圖片：

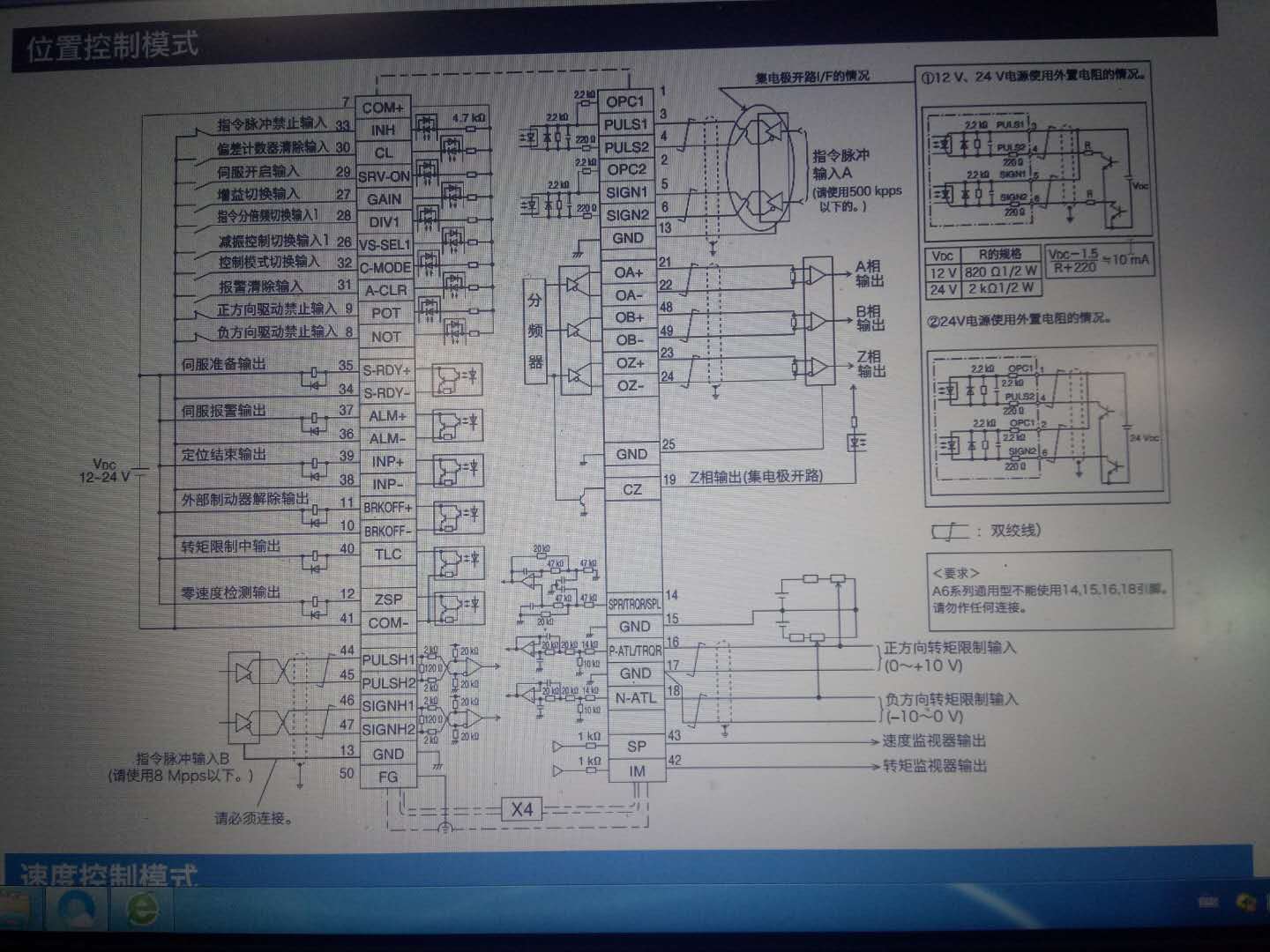

這是我在網上下載的圖片

農夫

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 327 個
工控威望: 4630 點
下載積分: 14608 分
在線時間: 191(小時)
注冊時間: 2011-06-07
最后登錄: 2025-12-08
查看農夫的主題 / 回貼

2樓發表于: 2018-09-20 18:42

只看該作者 | 小中大

把29腳伺服son短接起來

本帖最近評分記錄：

下載積分:+1(深圳電工) 熱心助人！

ma924888027

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1214 個
工控威望: 5843 點
下載積分: 551 分
在線時間: 259(小時)
注冊時間: 2012-10-18
最后登錄: 2024-12-05
查看ma924888027的主題 / 回貼

3樓發表于: 2018-09-20 18:50

只看該作者 | 小中大

29是伺服on信號，31是馬達清報警信號，36是0V，13接地或者懸空

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1455 個
工控威望: 4685 點
下載積分: 15141 分
在線時間: 432(小時)
注冊時間: 2015-05-19
最后登錄: 2025-11-24
查看焦劉吉的主題 / 回貼

4樓發表于: 2018-09-20 19:56

只看該作者 | 小中大

29伺服要ON

Rules are always made by the strong, and history is always written by the winners.

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2306 個
工控威望: 2622 點
下載積分: 11954 分
在線時間: 932(小時)
注冊時間: 2008-11-12
最后登錄: 2025-12-04
查看泰山之石的主題 / 回貼

5樓發表于: 2018-09-21 08:15

只看該作者 | 小中大

引用
引用第4樓焦劉吉于2018-09-20 19:56發表的 :
29伺服要ON

這個是伺服的首要條件啊，不能丟。

淡淡雨季

以前看到山就想知道山后面是什么，現在我不想知道了

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 248 個
工控威望: 448 點
下載積分: 4385 分
在線時間: 125(小時)
注冊時間: 2018-09-10
最后登錄: 2025-11-28
查看淡淡雨季的主題 / 回貼

6樓發表于: 2018-09-21 11:17

只看該作者 | 小中大

不短接也可以，通過設置參數也可以解決

深圳電工

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 783 點
下載積分: 1610 分
在線時間: 18(小時)
注冊時間: 2018-05-20
最后登錄: 2023-05-27
查看深圳電工的主題 / 回貼

7樓發表于: 2018-09-21 12:41

只看該作者 | 小中大

非常感謝各位師傅，問題解決了是我沒有把29短接上

遇上方知有

路漫漫其修遠兮吾將上下而求索

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 362 個
工控威望: 736 點
下載積分: 4077 分
在線時間: 77(小時)
注冊時間: 2017-07-16
最后登錄: 2025-09-12
查看遇上方知有的主題 / 回貼

8樓發表于: 2018-09-21 14:01

只看該作者 | 小中大

接線如下：
1.   2 . 7 針腳接24V；
29、 41針腳接0V ；
   4針腳接脈沖；
  6針腳接方向。

路漫漫其修遠兮吾將上下而求索

工控劍俠666

天道酬勤，認真的人做認真的事。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1025 個
工控威望: 2706 點
下載積分: 23373 分
在線時間: 279(小時)
注冊時間: 2013-03-30
最后登錄: 2025-12-06
查看工控劍俠666的主題 / 回貼

9樓發表于: 2018-09-22 14:22

只看該作者 | 小中大

哈哈，牛人

工控人加油

dalao123

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 964 個
工控威望: 1132 點
下載積分: 11385 分
在線時間: 629(小時)
注冊時間: 2011-05-29
最后登錄: 2025-12-08
查看dalao123的主題 / 回貼

10樓發表于: 2018-09-22 15:47

只看該作者 | 小中大

29點接0v,36點接0v.
