zhengf1989
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 273 點
下載積分: 686 分
在線時間: 489(小時)
注冊時間: 2012-11-28
最后登錄: 2025-11-13
查看zhengf1989的 主題 / 回貼
樓主  發表于: 2018-06-29 14:27
臺達plc為DVP ES系列，觸摸屏為proface GP4000系列，現在想用plc的com2和觸摸屏進行485通訊，請問大家通訊電纜怎樣制作？就是串口幾號腳和幾號腳焊在一起？
zhengf1989
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 273 點
下載積分: 686 分
在線時間: 489(小時)
注冊時間: 2012-11-28
最后登錄: 2025-11-13
查看zhengf1989的 主題 / 回貼
1樓  發表于: 2018-07-10 09:29

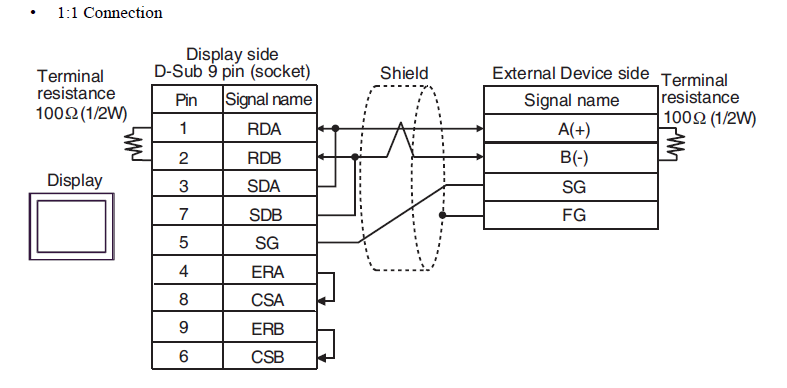

圖片：
通訊線接線圖找到了，與臺達plc的com2進行485通訊，需要在plc里編通訊程序嗎？
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1342 個
工控威望: 2248 點
下載積分: 3760 分
在線時間: 1154(小時)
注冊時間: 2015-08-31
最后登錄: 2025-12-08
查看wangnaizhi的 主題 / 回貼
2樓  發表于: 2018-07-10 10:02
PLC里面改一下COM2的 通訊參數 讓觸摸屏的和PLC的通訊參數一致
zhengf1989
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 273 點
下載積分: 686 分
在線時間: 489(小時)
注冊時間: 2012-11-28
最后登錄: 2025-11-13
查看zhengf1989的 主題 / 回貼
3樓  發表于: 2018-07-11 12:28
試了一下，可以通訊，觸摸屏軟件里設置選臺達plc的驅動，plc里用程序設置d1120，m1120，m1143，站號d1121，雙方設置參數一致就可以了，觸摸屏接com2，plc接com2，rs485通訊2線。
