工控人家園 綜合討論 分享PC-Based控制器的運動控制編程

deanpc

級別: 探索解密

精華主題: 0
發帖數量: 71 個
工控威望: 147 點
下載積分: 726 分
在線時間: 41(小時)
注冊時間: 2018-05-04
最后登錄: 2023-12-20
查看deanpc的主題 / 回貼

樓主發表于: 2018-05-12 12:37

只看樓主 | 小中大

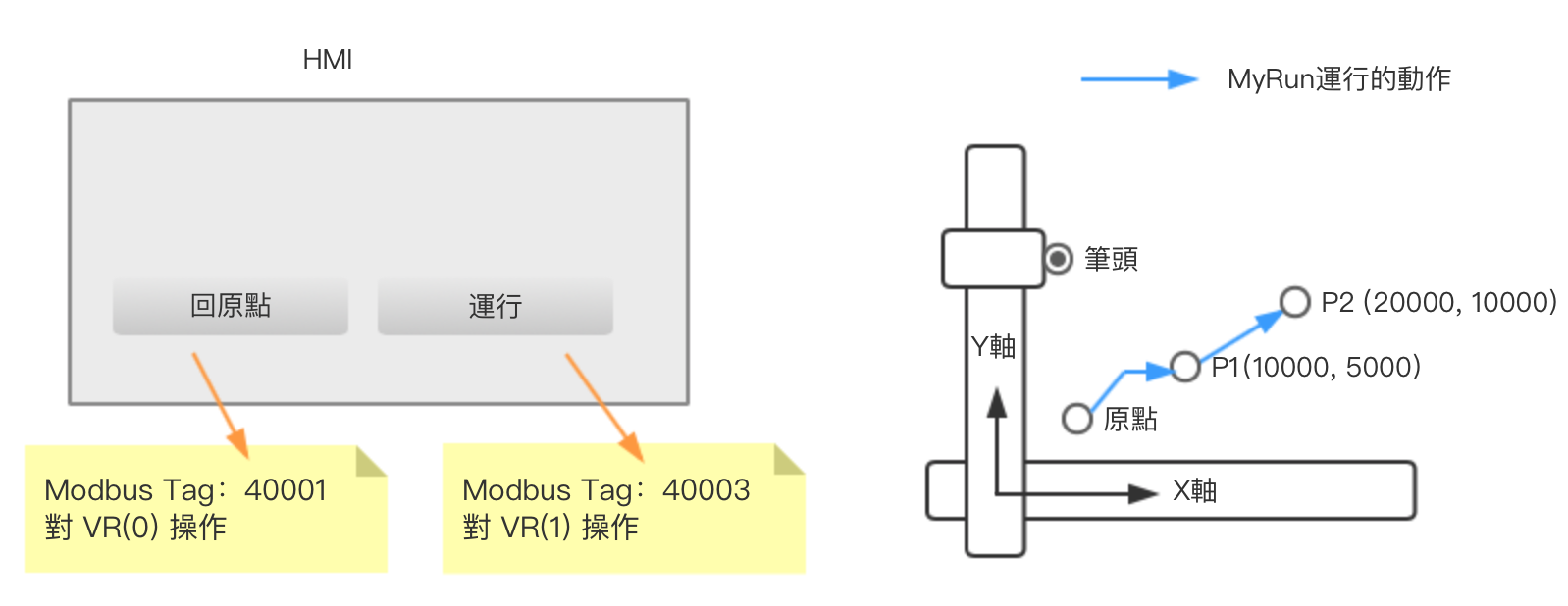

分享一下研華MAS控制器的腳本編程方式，雖然跟PLC 梯行圖有差異，但應該還是容易理解的.

SUB MyRun '定義MyRun子程序
BASE 0,1 '選擇軸0,1
MOVE 10000,5000 '相對移動到P1
WAIT DONE '等待運動停止
LINE 10000,5000 '相對移動到P2, (因?yàn)橄鄬?duì)運動, 所以是 10000,5000)
WAIT DONE '等待運動停止
END SUB
SUB MyHome '定義MyHome子程序
BASE 0,1 '選擇軸0,1
MOVEABS 0,0 '絕對移動到0,0
WAIT DONE '等待運動停止
END SUB
MS_LOOP(10) 'Task流程循環起始點
IF MS_EDGER(VR(1)) THEN MyRun() 'VR(1)發生上升緣時，執行MyRun子程序
IF MS_EDGER(VR(0)) THEN MyHome() 'VR(0)發生上升緣時，執行MyHome子程序
MS_LEND 'Task流程循環結束點
使用到的指令:
MS_LOOP… MSLEND TASK循環指令
SUB … END SUB 定義子程序
IF…THEN 條件判斷式指令
MS_EDGER 判斷全域變數是否有上升緣發生
VR(no) VR全域變數
BASE 指定要操作的軸
MOVEEABS 絕對運動到指定位置
MOVE 相對運動到指定位置
