樓主發表于: 2017-10-21 09:33

只看樓主 | 小中大

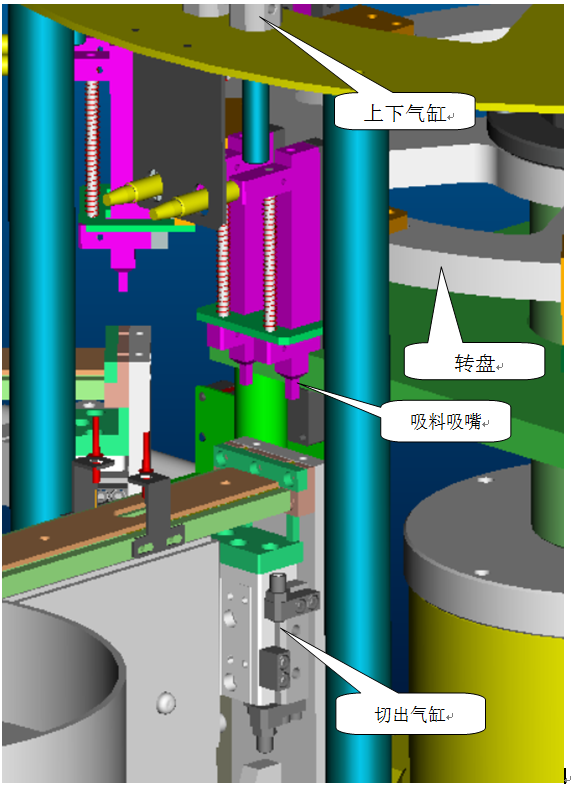

圖片：

如圖共有8個工位，每個工位都有兩個吸嘴。吸嘴固定在轉盤上的，每個吸嘴轉到如圖的位置都會去吸料。如何才能很好的知道現在位置應該控制那個吸嘴的電磁閥。轉盤電機用的是CKD馬達，絕對位置的
聽取各位大神的意見，我檢測了一個感應器確定一個位置標記為原點。DD馬達每次都轉動相同的位置，轉動一次位置相對原點位置加1。判斷當前位置原點位置的關系，來確認當前吸嘴對應的電磁閥。剛好16個電磁閥 CKD電磁閥帶吸氣與吹氣的

[ 此帖被wo0712在2017-10-23 20:42重新編輯 ]

附件：

轉盤吸嘴.zip (7 K) 下載次數:109

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2083 個
工控威望: 3076 點
下載積分: 25469 分
在線時間: 1555(小時)
注冊時間: 2014-01-05
最后登錄: 2025-12-07
查看不小心遇見你的主題 / 回貼

1樓發表于: 2017-10-21 09:40

只看該作者 | 小中大

暈倒知道絕對值啥都好說

樓主留言：

驅動器是通過IO控制的，每次都是轉的固定角度呀。

項目、視覺、通訊QQ3515716

潘工pym

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 173 點
下載積分: 841 分
在線時間: 41(小時)
注冊時間: 2016-12-17
最后登錄: 2020-04-25
查看潘工pym的主題 / 回貼

2樓發表于: 2017-10-21 10:25

只看該作者 | 小中大

1 樓說的對

wo0712

想飛的鳥，不放棄總能翱翔

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 245 個
工控威望: 461 點
下載積分: 7521 分
在線時間: 270(小時)
注冊時間: 2015-04-29
最后登錄: 2025-12-05
查看wo0712的主題 / 回貼

3樓發表于: 2017-10-21 14:44

只看該作者 | 小中大

驅動器是通過IO控制的，每次都是轉的固定角度呀。沒法讀當前位置的

hardy_6817

紙上得來終覺淺,絕知此事要躬行.

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 295 個
工控威望: 452 點
下載積分: 16919 分
在線時間: 571(小時)
注冊時間: 2016-06-06
最后登錄: 2025-10-30
查看hardy_6817的主題 / 回貼

4樓發表于: 2017-10-21 16:39

只看該作者 | 小中大

加編碼器

1935807118

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 688 個
工控威望: 882 點
下載積分: 2085 分
在線時間: 336(小時)
注冊時間: 2013-05-03
最后登錄: 2025-11-11
查看1935807118的主題 / 回貼

5樓發表于: 2017-10-21 18:33

只看該作者 | 小中大

普通調速馬達帶分割器的我做過類似的項目

sjbandmm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 259 個
工控威望: 428 點
下載積分: 1029 分
在線時間: 179(小時)
注冊時間: 2008-08-23
最后登錄: 2025-11-26
查看sjbandmm的主題 / 回貼

6樓發表于: 2017-10-21 20:31

只看該作者 | 小中大

加編碼器或接近開關，用4個接近開關，8421碼就I能指示了，或者回原點時記��！

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2083 個
工控威望: 3076 點
下載積分: 25469 分
在線時間: 1555(小時)
注冊時間: 2014-01-05
最后登錄: 2025-12-07
查看不小心遇見你的主題 / 回貼

7樓發表于: 2017-10-21 21:10

只看該作者 | 小中大

你電機用的應該是DD馬達，DD馬達的編碼器信號一般都是模擬的，特別是高精度的，你可以選個帶通訊口的驅動器，這樣你可以獲取他的位置
位置較多最好這種控制方式，外部感應畢竟太不可靠

項目、視覺、通訊QQ3515716

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1170 個
工控威望: 3078 點
下載積分: 2103 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-12-08
查看周家大少的主題 / 回貼

8樓發表于: 2017-10-22 22:27

只看該作者 | 小中大

還是用普通馬達加分割器吧，走位準，好控制。

QQ：611369538
微信：ZMF2KXL

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1317 個
工控威望: 6132 點
下載積分: 58471 分
在線時間: 1140(小時)
注冊時間: 2012-04-24
最后登錄: 2025-12-08
查看john42tw的主題 / 回貼

9樓發表于: 2017-10-23 08:04

只看該作者 | 小中大

1.走通訊，直接讀位置。
2.鑽一孔，以光電定位原點。

其實知不知道現在位置並不重要，
因為當轉動停止，個工位就要做自己的事，與位置無關吧!

wo0712

想飛的鳥，不放棄總能翱翔

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 245 個
工控威望: 461 點
下載積分: 7521 分
在線時間: 270(小時)
注冊時間: 2015-04-29
最后登錄: 2025-12-05
查看wo0712的主題 / 回貼

10樓發表于: 2017-10-23 20:45

只看該作者 | 小中大

外接感應器簡單些已實驗過了還不錯

wsqjs

充耳不聞

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 148 個
工控威望: 224 點
下載積分: 1843 分
在線時間: 23(小時)
注冊時間: 2008-10-26
最后登錄: 2024-09-21
查看wsqjs的主題 / 回貼

11樓發表于: 2017-10-23 20:51

只看該作者 | 小中大

樓主使用CKD分割器、分割器轉一周（360度）工位轉45度，8次即8個工位，
并且樓主對于編碼器和伺服之類好像不太在行。

給個現成做法，
選1個工位作為起始位，安一個接近開關，感應塊安在轉盤上，當然這樣每次啟動前必須回到該起始工位。
分割器上安一個接近開關，使用計數方式1-2-3-4-5-6-7-8，對應8個工位，回到起始位接近開關on，則置1
