qinchenglim

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1179 個
工控威望: 1326 點
下載積分: 3951 分
在線時間: 740(小時)
注冊時間: 2009-06-09
最后登錄: 2025-11-27
查看qinchenglim的主題 / 回貼

樓主發表于: 2017-12-06 10:33

只看樓主 | 小中大

圖片：

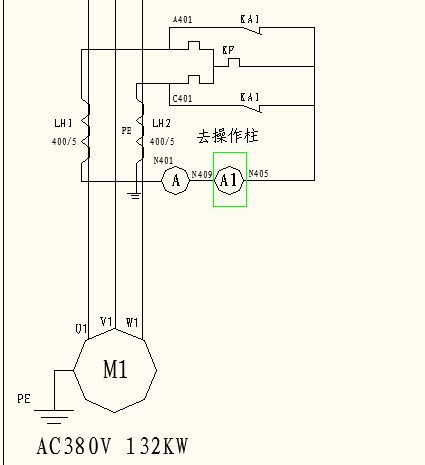

2個電流互感器1個熱繼如圖所示接線，互感器400/5，熱繼該選多大的才能正常保護電機？
電機132KW AC380V 先謝謝各位大神

文杰工控學習

用心回復，用心交流

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 87 個
工控威望: 242 點
下載積分: 3722 分
在線時間: 105(小時)
注冊時間: 2017-05-15
最后登錄: 2023-03-31
查看文杰工控學習的主題 / 回貼

1樓發表于: 2017-12-06 10:42

只看該作者 | 小中大

熱繼電器的規格主要是根據所要保護的負載選擇，現在你的負載時一個三相電機功率是132KW，根據負載算出電流，熱繼電器可選負載電流的1.2-1.5倍。我是根據我多次做控制柜的經驗所說。望謹慎參考

本帖最近評分記錄：

下載積分:+3(qinchenglim) 熱心助人！

路遠求索

moyqfujian

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1459 個
工控威望: 15109 點
下載積分: 16428 分
在線時間: 1510(小時)
注冊時間: 2013-12-08
最后登錄: 2025-12-08
查看moyqfujian的主題 / 回貼

2樓發表于: 2017-12-06 10:55

只看該作者 | 小中大

選300A的熱繼電器

qinchenglim

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1179 個
工控威望: 1326 點
下載積分: 3951 分
在線時間: 740(小時)
注冊時間: 2009-06-09
最后登錄: 2025-11-27
查看qinchenglim的主題 / 回貼

3樓發表于: 2017-12-06 11:01

只看該作者 | 小中大

引用
引用第1樓文杰工控學習于2017-12-06 10:42發表的 :
熱繼電器的規格主要是根據所要保護的負載選擇，現在你的負載時一個三相電機功率是132KW，根據負載算出電流，熱繼電器可選負載電流的1.2-1.5倍。我是根據我多次做控制柜的經驗所說。望謹慎參考

現在把握不準的地方是：2個互感器與熱繼的那種接法，熱繼第3相的電流與前面2相電流的關系。
懂得計算的大神幫幫忙

1421448580

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 238 個
工控威望: 345 點
下載積分: 13374 分
在線時間: 961(小時)
注冊時間: 2015-10-10
最后登錄: 2025-12-05
查看1421448580的主題 / 回貼

4樓發表于: 2017-12-06 12:09

只看該作者 | 小中大

贊一個這個方法好
I1+I2+I3=0,所以實際控制電流理論值最大5A

1421448580

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 238 個
工控威望: 345 點
下載積分: 13374 分
在線時間: 961(小時)
注冊時間: 2015-10-10
最后登錄: 2025-12-05
查看1421448580的主題 / 回貼

5樓發表于: 2017-12-06 12:20

只看該作者 | 小中大

補充實際不到5A 自己根據電機計算

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8124 個
工控威望: 10495 點
下載積分: 21370 分
在線時間: 3163(小時)
注冊時間: 2007-03-01
最后登錄: 2025-12-08
查看guochunyi的主題 / 回貼

6樓發表于: 2017-12-06 15:41

只看該作者 | 小中大

電機電流到400A才選擇整定保護電流7A左右的熱繼。
根據你的電機實際電流選擇吧。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

騎著兔子攆狗

初學，請多關照！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 232 個
工控威望: 370 點
下載積分: 11699 分
在線時間: 288(小時)
注冊時間: 2015-12-07
最后登錄: 2025-04-18
查看騎著兔子攆狗的主題 / 回貼

7樓發表于: 2017-12-06 17:57

只看該作者 | 小中大

最大5A，用哪種啟動方式？

wangcheng18

承接各種非標電氣系統設計，安裝，編程，調試，歡迎新老朋友光臨

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 224 個
工控威望: 336 點
下載積分: 26479 分
在線時間: 136(小時)
注冊時間: 2014-08-11
最后登錄: 2025-11-29
查看wangcheng18的主題 / 回貼

8樓發表于: 2017-12-06 19:54

只看該作者 | 小中大

選5A的熱繼電器就OK了

老兔子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 657 個
工控威望: 833 點
下載積分: 6765 分
在線時間: 550(小時)
注冊時間: 2008-06-27
最后登錄: 2025-12-08
查看老兔子的主題 / 回貼

9樓發表于: 2017-12-06 20:11

只看該作者 | 小中大

首先要知道你的電動機額定電流到底是多少（要查銘牌），然后根據400/5來計算在額定電流時互感器二次側的電流是多少（不會大于5A），再乘以1.2~2.5就是熱繼電器的整定電流了。

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-12-08
查看tingfenghu的主題 / 回貼

10樓發表于: 2017-12-06 20:49

只看該作者 | 小中大

沒有見到這種接法，好像是兩個線的電流值等于第三根的電流。
是這樣的話，電流一般不會大于5安。

本帖最近評分記錄：

下載積分:+2(qinchenglim) 好貼好貼！

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

wangcheng18

承接各種非標電氣系統設計，安裝，編程，調試，歡迎新老朋友光臨

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 224 個
工控威望: 336 點
下載積分: 26479 分
在線時間: 136(小時)
注冊時間: 2014-08-11
最后登錄: 2025-11-29
查看wangcheng18的主題 / 回貼

11樓發表于: 2017-12-06 20:58

只看該作者 | 小中大

5A熱繼電器就可以了！
