如圖：這是20年前的德國電機接線盒，電機是交流的。用伺服級變頻器（據說）帶動，電機外形跟國產的普通電機是一樣的，這電機接線盒右邊多出來的6根線是做什么用的？

圖片呢，發上來

暫時上不了，想方法上傳

可能是雙速電機,沒圖不好判斷！！

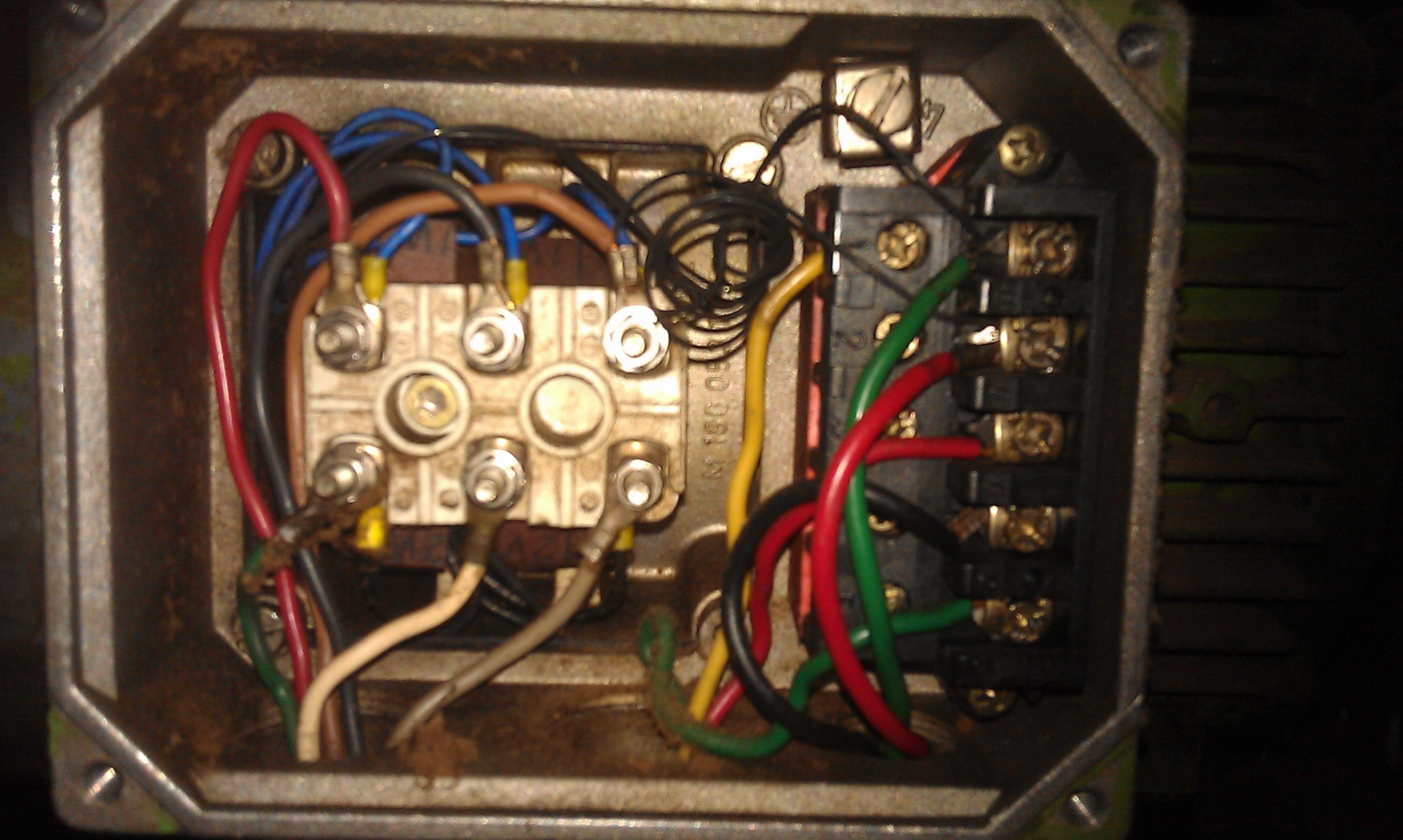

如圖：
圖片呢？

是不是電磁離合器啊？有的變頻電機的剎車是這樣接在里面的，不過好像沒有這么多線啊

右邊這個應該是給制動線圈供電的整流塊，還有好像是電機的熱敏電阻

引用

引用第6樓wujianzzx于2014-09-09 21:00發表的  :
右邊這個應該是給制動線圈供電的整流塊，還有好像是電機的熱敏電阻

右上角的哪兩條黑色小線應該是電機熱敏電阻線，這個圖片是我親手拍的，一共有3條電纜進這個電機，一條6芯電源電纜，2條3芯的電纜（即電機接線盒右邊6根線），變頻器哪邊的線我沒見過。按你的推斷，按常理，6根線，2根接熱敏電阻，4根接整流塊，那應該是1條2芯電纜加1條4芯電纜，而不應該是2條3芯電纜。

能不能整個外形拍一張

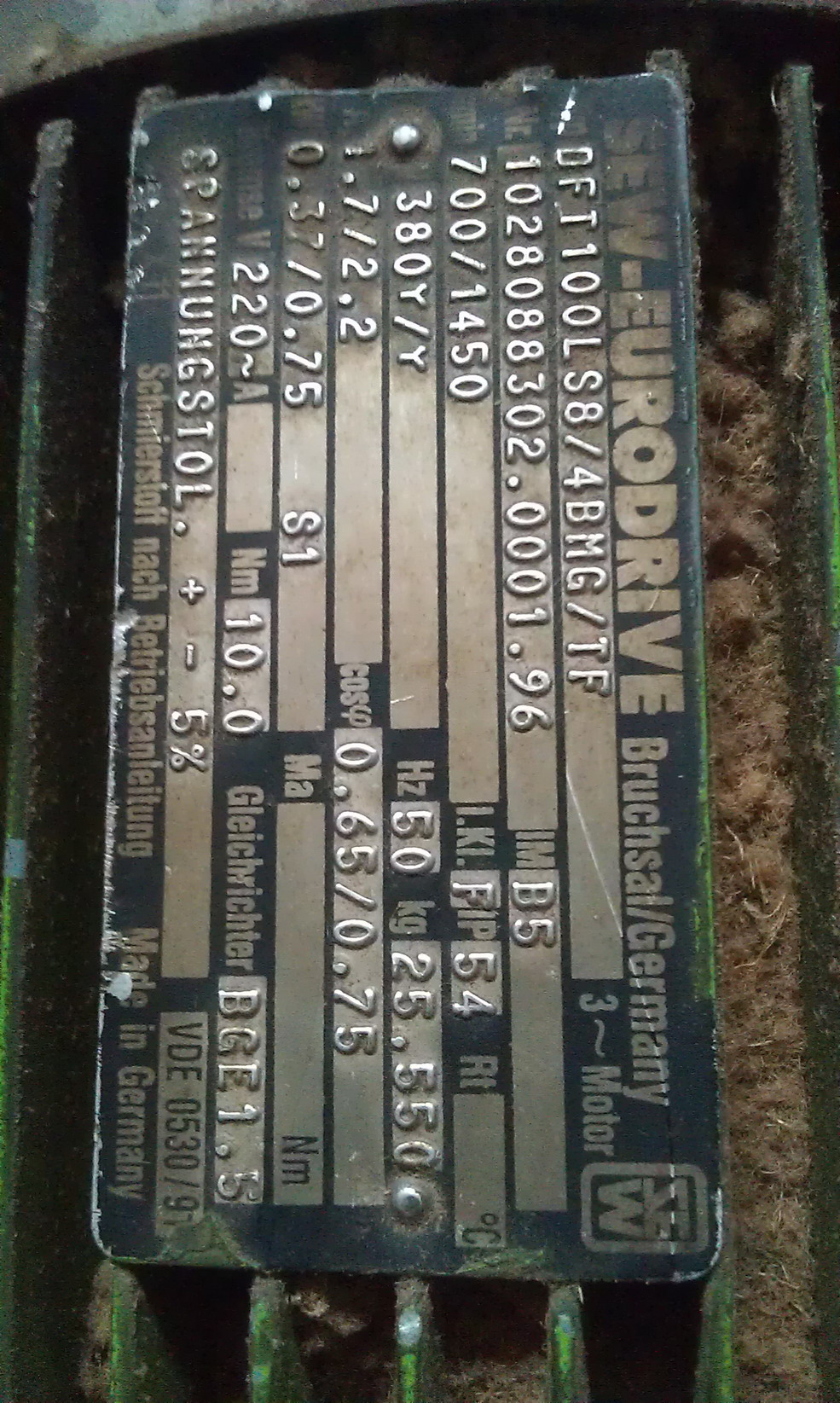

SEW?

找圖紙一看不就知道了！！

       有一種叫什么一體機，SEW的，就是電機接線盒有個電路板，相當于子站模塊，這個電機的減速信號和到位信號都接電機接線盒， 還有個通訊線二芯白色的，24伏電源也要有，很早以前老外用，這幾年沒看過，我不知道這位樓主說的是不是這種，接線盒內要不就是子站模塊小電路板，要不就有什么熱保護，制動線圈橋堆之類的，雙速電機，什么星三角任你選擇多個端子，其它應該不會有什么的，還有就是一體機改普 通控制后，端子都不用了，按普通電機接，你那圖片是不是這樣，我改過，我有點影響，
