工控人家園 綜合討論 一根線區分輸入信號的電路

愛家愛china

愛家愛china

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-06-27
查看愛家愛china的主題 / 回貼

樓主發表于: 2014-01-09 08:10

只看樓主 | 小中大

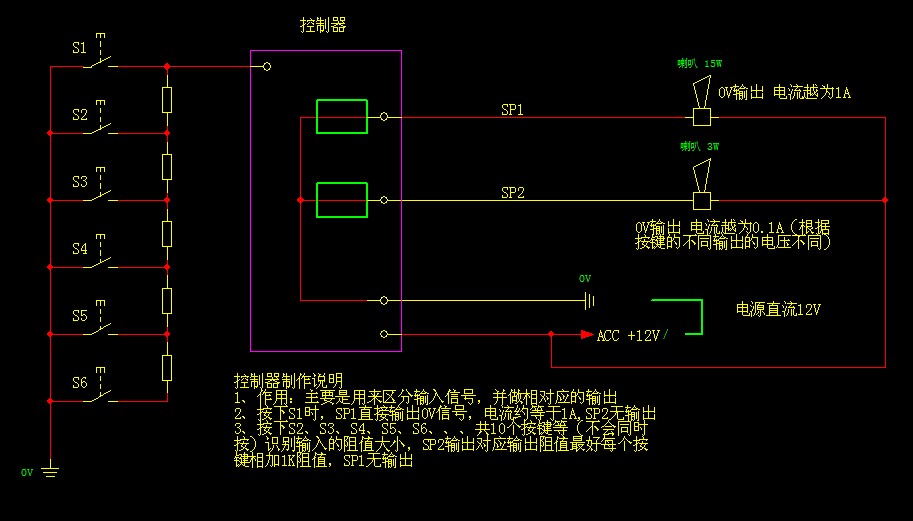

實現如圖所示的功能主要就是區分輸入信號
當直接輸入S1按下時，SP1輸出0V信號 SP2不輸出
檔按下S2-S11時（圖中只畫了6個），SP2輸出從1K到10K的阻值，每個按鍵間隔1K，SP1不輸出

朋友多了路好走!!!

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1317 個
工控威望: 6132 點
下載積分: 58511 分
在線時間: 1140(小時)
注冊時間: 2012-04-24
最后登錄: 2025-12-09
查看john42tw的主題 / 回貼

1樓發表于: 2014-01-09 08:32

只看該作者 | 小中大

2.按下S1時 SP1輸出0V 電流1A SP2無輸出 ???

沒電壓怎麼有電流?

愛家愛china

愛家愛china

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-06-27
查看愛家愛china的主題 / 回貼

2樓發表于: 2014-01-09 08:47

只看該作者 | 小中大

看圖啊。。。喇叭是共ACC的所以輸出OV 不就成回路了？

朋友多了路好走!!!

lijinniu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 629 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的主題 / 回貼

3樓發表于: 2014-01-10 16:28

只看該作者 | 小中大

使用０－１０V模擬量輸入就可以了。

qj_wgx

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 842 個
工控威望: 1091 點
下載積分: 2654 分
在線時間: 519(小時)
注冊時間: 2007-08-28
最后登錄: 2025-12-06
查看qj_wgx的主題 / 回貼

4樓發表于: 2014-01-11 16:17

只看該作者 | 小中大

什么意思啊，用一路線來區分不同的按鈕信號？？？？
節省輸入？？？？

cdm560221

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 215 點
下載積分: 924 分
在線時間: 42(小時)
注冊時間: 2007-04-22
最后登錄: 2017-11-18
查看cdm560221的主題 / 回貼

5樓發表于: 2014-01-13 15:26

只看該作者 | 小中大

輸入信號回路設計的有問題。按圖理解，無論哪一個按鈕按下輸入信號都是零伏。
