樓主發表于: 2013-08-29 06:53

只看樓主 | 小中大

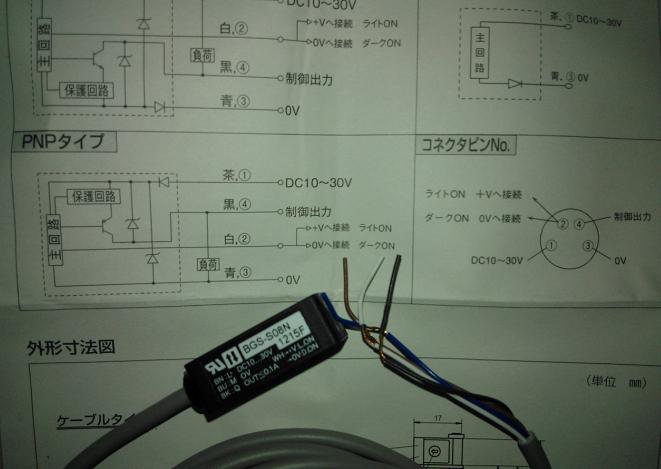

圖片：

白色線如何用？

000518

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 118 個
工控威望: 309 點
下載積分: 1049 分
在線時間: 429(小時)
注冊時間: 2008-12-18
最后登錄: 2025-12-10
查看000518的主題 / 回貼

1樓發表于: 2013-08-29 08:25

只看該作者 | 小中大

大概是：白線接正電源，有光線時接通（黑線輸出高電平）；白線接0V，沒有光線時接通（黑線輸出高電平）。

樓主留言：

真誠感謝！可以看出這個光電是NPN常開，依你高見，白色能取代，0V，或24V+嗎？

lijinniu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 629 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的主題 / 回貼

2樓發表于: 2013-08-29 08:25

只看該作者 | 小中大

我分析是當白色的接正極的時候黑色輸出為正。白色接負極的時候黑色輸出為負

huoshi

為所當為

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2496 個
工控威望: 23352 點
下載積分: 4354 分
在線時間: 2872(小時)
注冊時間: 2010-12-27
最后登錄: 2025-12-10
查看huoshi的主題 / 回貼

3樓發表于: 2013-08-29 08:30

只看該作者 | 小中大

白色為信號線信號高電平和0V兩種

shuai3982

二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 846 個
工控威望: 1032 點
下載積分: 15658 分
在線時間: 343(小時)
注冊時間: 2010-07-16
最后登錄: 2025-10-11
查看shuai3982的主題 / 回貼

4樓發表于: 2013-08-29 09:14

只看該作者 | 小中大

學習了，，，

總線伺服系統成套機械電氣解決方案
成套機械控制系統解決方案
為客戶定制化二次開發，支持導圖、掃碼、仿真功能比寶元、新代、華中、廣數強大��！
聯系 13929989382 賀涵琛

戇獅

廣州三能：自動化設備制造自動化培訓

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 365 個
工控威望: 491 點
下載積分: 1462 分
在線時間: 598(小時)
注冊時間: 2010-08-06
最后登錄: 2025-12-10
查看戇獅的主題 / 回貼

5樓發表于: 2013-08-29 10:10

只看該作者 | 小中大

應該是1樓說的
2、3樓明顯是錯的
也可能是：傳感器上有個 指示燈燈，接電源正極時，感應為亮；接為0V時，沒感應為亮

廣州夏譜工控專家林生 13602663187 專業自動化設備開發，全實操自動化培訓

xyzxyz

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 133 點
下載積分: 633 分
在線時間: 14(小時)
注冊時間: 2013-08-29
最后登錄: 2014-09-17
查看xyzxyz的主題 / 回貼

6樓發表于: 2013-08-29 12:54

只看該作者 | 小中大

白色線接正負，應該和指標燈相關。應該也可以不接的。

supermax

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 575 個
工控威望: 2540 點
下載積分: 3642 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的主題 / 回貼

7樓發表于: 2013-08-29 12:57

只看該作者 | 小中大

引用
引用第5樓戇獅于2013-08-29 10:10發表的 :
應該是1樓說的
2、3樓明顯是錯的
也可能是：傳感器上有個 指示燈燈，接電源正極時，感應為亮；接為0V時，沒感應為亮

同意

曾文慶3

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 279 點
下載積分: 4203 分
在線時間: 165(小時)
注冊時間: 2013-07-17
最后登錄: 2015-09-15
查看曾文慶3的主題 / 回貼

8樓發表于: 2013-08-29 21:03

只看該作者 | 小中大

正確的接法是白色接正極。黑色是信號線

我就去旅游

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 241 點
下載積分: 4184 分
在線時間: 91(小時)
注冊時間: 2010-06-14
最后登錄: 2025-09-28
查看我就去旅游的主題 / 回貼

9樓發表于: 2013-08-29 23:06

只看該作者 | 小中大

引用
引用第1樓000518于2013-08-29 08:25發表的 :
大概是：白線接正電源，有光線時接通（黑線輸出高電平）；白線接0V，沒有光線時接通（黑線輸出高電平）。

對頭!白線接正極時已可浮置不接.

zhangxpjxh

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 134 點
下載積分: 608 分
在線時間: 1(小時)
注冊時間: 2013-08-28
最后登錄: 2025-12-09
查看zhangxpjxh的主題 / 回貼

10樓發表于: 2013-09-01 20:54

只看該作者 | 小中大

白線類似于選擇開關，決定感應到信號后動作時是高電平輸出還是低電平輸出

000518

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 118 個
工控威望: 309 點
下載積分: 1049 分
在線時間: 429(小時)
注冊時間: 2008-12-18
最后登錄: 2025-12-10
查看000518的主題 / 回貼

11樓發表于: 2013-10-11 08:06

只看該作者 | 小中大

樓主，白線只是控制信號，不能取代0V或+24V電源。
