引用

引用第1樓hxl202319于2013-09-02 20:32發表的  :

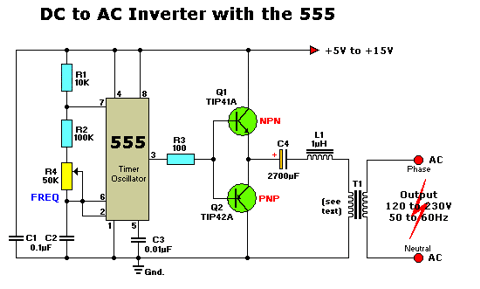

R4的作用圖上不是寫了嘛，調整頻率啊，主要通過調整R4而影響C2的充電速度，進而改變555的6腳上三角波的頻率，影響3腳的頻率。Q1，Q2，C4組成單電源推挽放大電路。同時C4和L1還對波形進行整形。
查元件手冊，TIP41集電極電流6A，功率60W。因為Q1，Q2是工作在放大狀態，所以該電路的功率不會很大，極限功率75%*60=45W，實際時看你電源電壓高低。要提高功率需使三極管工作處于開關狀態，單在開關狀態，輸出電壓波形就很難保證在正弦波了。

引用

引用第4樓呂工于2013-09-02 22:23發表的  :
我試的結果可能只有2W以內吧。根本帶載能力極差，不值得一提

引用

引用第5樓liuliangdt于2013-09-02 22:27發表的  :



哥，膜拜了。
小弟愚昧。小弟覺得“C4和L1還對波形進行整形”是對的，也覺得C4和L1同時也在儲能、釋放。這樣理解有木有一定的道理？

引用

引用第9樓呂工于2013-09-04 16:14發表的  :
用什么好辦法加大這個電路的功率呢？
