單按鈕啟停電路大家都畫個N多也說過N次，但小弟今天沒事做，用實際繼電器接了一個電路（圖如下），可并不是理想的，用PLC是沒問題，但用繼電器結果并不理想，按下第一次正確，在次按下時，KA2的一下電后就斷開，然后KA1就一直亮起，無法斷開KM。確認接線正確（還接了二次線），KM  KA1  KA2都采用MY4的普通繼電器，負載用一個24V燈。真是讓人不解，難到實際繼電器的響應不夠快？就沒有一個真正能達到效果的電路了嗎？請高手幫分析，謝謝。我想下圖也是很多人公認可以實現的電路�。。�

我想應該是硬體的反應時間的問題了

KM用接觸器試，因?yàn)榻佑|器的反映時間比繼電器慢很多。

我看是線路錯了。

接線絕對正確，可能是與繼電器觸點反應時間有關，不信的可以實驗。

第一次SB1 ON
KA1 ON --->KM ON 自保

第二次SB1 ON
KA2 ON 瞬間 b接點斷開 a接點尚未閉合自保 -->KM因 b接點斷開 故斷開--->KA2無法自保
此時又回到第一次狀態
KA1 ON --->KM ON 自保

與繼電器觸點反應時間有關

就是觸點反應時間的問題嘛，還搞的那么神秘

MY4的普通繼電器,常開 常閉觸點動作時，常閉觸點先斷開后常開觸點閉合。是這種時間差造成的吧。電路圖看起來沒問題。

電路圖有錯誤

樓主，我也做過這樣的實驗！證明是不行的。因?yàn)槠胀ɡ^電器反應慢，如果是高速繼電器就可以了！網上搜到的單按鈕啟停電路用普通繼電器接都有問題！我有一個電路，用了三個普通繼電器實現！

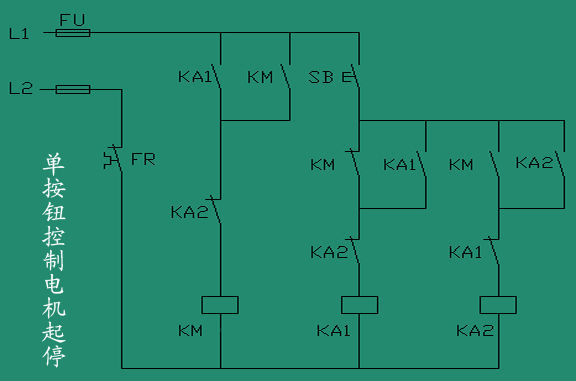

個人認為與SB開關接通時間長短有關系 。   希望此圖能幫到你。、
