施耐德文本型號TSX08H04M和twido TWDLMDA40DTK怎么通訊？也沒找到資料，plc端口怎么設置？

--------------------------------------------------------------------------------


通訊電纜連接

Neza HMI 的后面板如下所示：




標有(2)的位置為 D 型 25 孔通訊連接器。


施耐德供應用于計算機與 HMI 相連的配置電纜和 HMI 與 TSX Neza 相連的 PLC 通訊電纜。

計算機與 HMI 相連的配置電纜的訂貨號為 TSX08 HM PRG CAB。
HMI 與 TSX Neza 相連的 PLC 通訊電纜的訂貨號為 TSX08 HM RUN CAB。

對于有經驗的專業人員及需要與其它 Modbus 設備相連，用戶可以自己制作通訊電纜。

下圖為通訊端子的引腳定義。


1 - 保護地
RS 232 C / V24
2 - TXD : 發送
3 - RXD : 接收
7 - OV iso : 公共端
RS 422 / 485
4 - A
5 - B
7 - OV iso : 公共端
8 - COM (OV) 公共端




與 PC 連接的電纜，請參見下圖。同樣也可以用于與 RS-232 Modbus 相連。
注意：下載電纜在 HMI 端 8 與 13 短接。 與 PLC 通訊電纜 (Modbus) 在 HMI 端 8 與 13 不接! 標準 Modicon Modbus, 使用 9 針 D 型孔插座，而電纜應使用針插頭。 而計算機使用針插座，電纜應使用孔插頭。




--------------------------------------------------------------------------------
版權所有 © 2001， 施耐德電氣公司

1 - 保護地
RS 232 C / V24
2 - TXD : 發送
3 - RXD : 接收
7 - OV iso : 公共端
RS 422 / 485
4 - A
5 - B
7 - OV iso : 公共端
8 - COM (OV) 公共端

                PLC連接

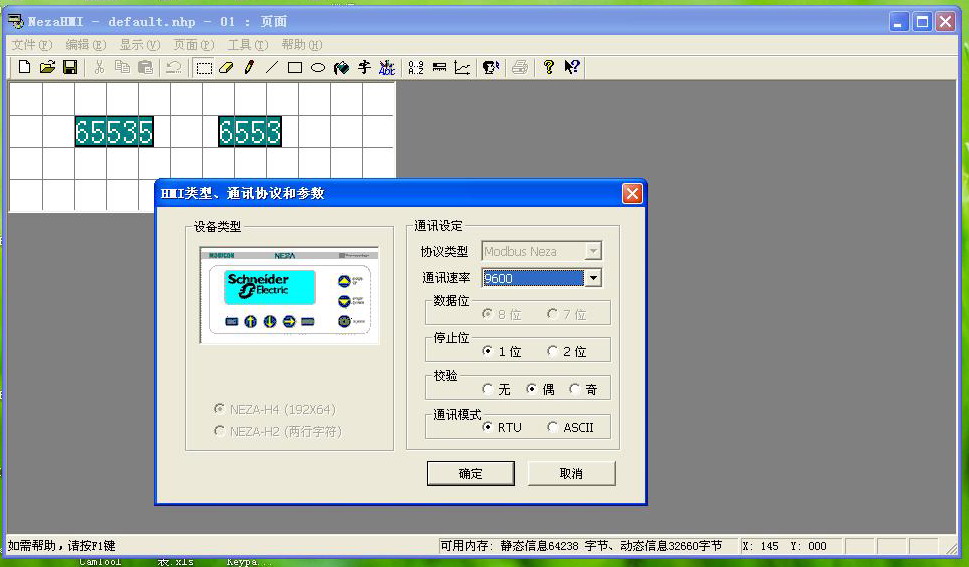

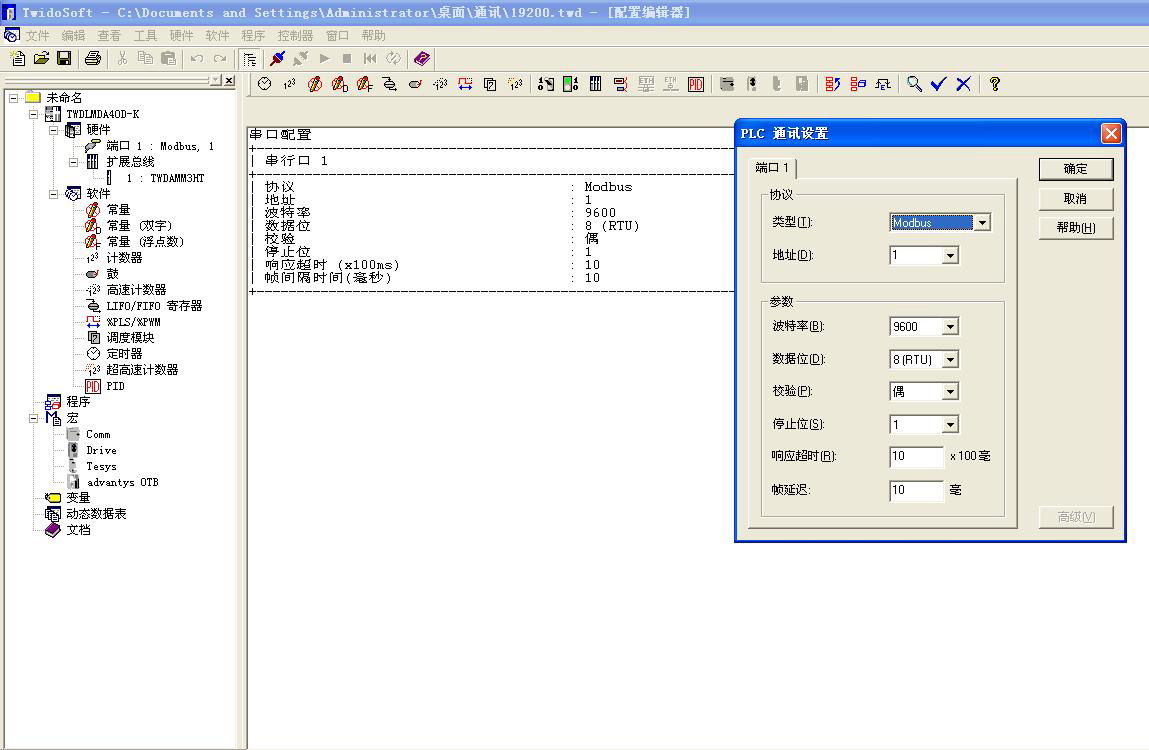

電纜已經有了，來點實際的吧，端口設置成一樣，就是通訊不上

端口都設置成一樣就是通訊不上，不知什么原因？
