baumann
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 113 點
下載積分: 577 分
在線時間: 6(小時)
注冊時間: 2012-07-16
最后登錄: 2012-07-23
查看baumann的 主題 / 回貼
樓主  發表于: 2012-07-16 12:59
想用電感式線性傳感器。電機帶動分度盤旋轉，分度盤帶動圓柱體工件經過傳感器下方的時候感應檢測，
需拿一個標準塊先校準零位，輸入所需長度，并設定+/-公差，不合格的有輸出信號
最便宜的方案有嗎，只要能達到功能

請各位大蝦教教小弟改怎么實現
techo
級別: 略有小成
精華主題: 0
發帖數量: 319 個
工控威望: 409 點
下載積分: 1126 分
在線時間: 117(小時)
注冊時間: 2010-05-09
最后登錄: 2015-11-29
查看techo的 主題 / 回貼
1樓  發表于: 2012-07-16 13:05
樓主不妨試試我的想法：我以前也做過這樣的項目
通過氣缸帶動三豐的千分表，配置一個數據模塊和PLC通訊，每次測量的數據和你要求的比較，不合格的不合格燈亮就可以了
baumann
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 113 點
下載積分: 577 分
在線時間: 6(小時)
注冊時間: 2012-07-16
最后登錄: 2012-07-23
查看baumann的 主題 / 回貼
2樓  發表于: 2012-07-16 13:08
我的東西她的表面不是平的，也比較軟，碰上去的話可能長度就變了，所以只能用非接觸的方式去測量了
機械部分好弄，就是控制檢測和比較這塊,當工件經過傳感器的時候給個觸發信號，測量觸發時的數據并和設定值比較
[ 此帖被baumann在2012-07-16 13:39重新編輯 ]
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1199 個
工控威望: 3508 點
下載積分: 4427 分
在線時間: 1995(小時)
注冊時間: 2008-02-17
最后登錄: 2025-12-08
查看kyy80的 主題 / 回貼
3樓  發表于: 2012-07-16 13:55
是不是工件和你校準的工件不一樣就有輸出是不是........如果是這樣的話就不用算長度了.......就用中斷計算工件經過傳感器所需的時間就行.........
baumann
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 113 點
下載積分: 577 分
在線時間: 6(小時)
注冊時間: 2012-07-16
最后登錄: 2012-07-23
查看baumann的 主題 / 回貼
4樓  發表于: 2012-07-16 14:50
是不是單片機來的更簡單些，成本更低些
chenxiaolin
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 103 點
下載積分: 521 分
在線時間: 23(小時)
注冊時間: 2011-05-12
最后登錄: 2020-11-16
查看chenxiaolin的 主題 / 回貼
5樓  發表于: 2012-07-16 15:22
用編碼器計算物體的長度 跟設定比較
baumann
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 113 點
下載積分: 577 分
在線時間: 6(小時)
注冊時間: 2012-07-16
最后登錄: 2012-07-23
查看baumann的 主題 / 回貼
6樓  發表于: 2012-07-16 15:49

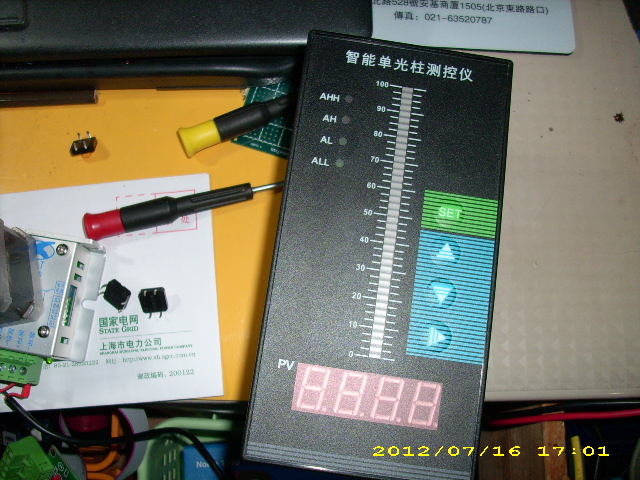

朋友有個這個東西，可以設定輸入電壓的公差，有上下量程設定，可就是連續測量的，想改成信號觸發測量的，可是無從下手，有誰對這個比較在行的
