樓主發表于: 2012-04-24 13:59

只看樓主 | 小中大

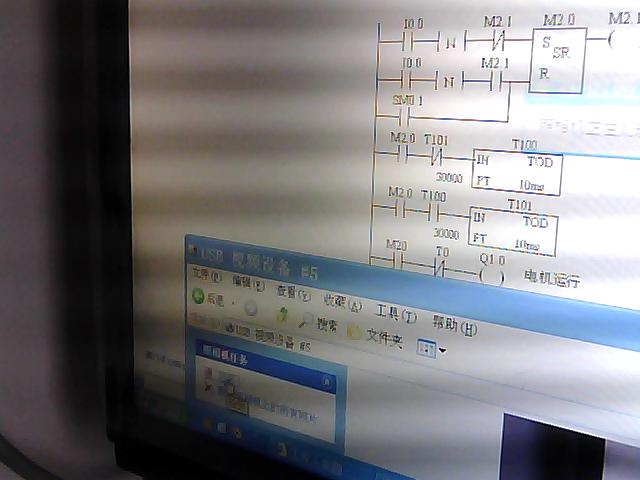

梯形圖中的觸點中的P和N是表示邊沿指令嗎？是的話表示的是哪個的邊沿檢測呢？還有那個方塊里的SR 是什么意思?是置位和復位嗎？為什么用這個方塊來表示呢？為什么不用（S）和（R）也是置位和復位？

[ 此帖被huxupin在2012-04-24 14:41重新編輯 ]

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6641 個
工控威望: 38453 點
下載積分: 15953 分
在線時間: 9835(小時)
注冊時間: 2006-09-13
最后登錄: 2025-12-10
查看cvlsam的主題 / 回貼

1樓發表于: 2012-04-24 14:15

只看該作者 | 小中大

P：上升沿
N：下降沿
SR：置位復位，置位優先，對應的還有RS，即復位優先。

Regards

樓主留言：

（S）和（R）也是置位和復位，為什么要用這個方塊來表示置位和復位呢？

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70822 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2025-12-06
查看wwcwwc的主題 / 回貼

2樓發表于: 2012-04-24 16:17

只看該作者 | 小中大

（S）和（R）也是置位和復位，為什么要用這個方塊來表示置位和復位呢？
是因?yàn)橛心莻€(gè)優先的前提。
SR置位優先，RS復位優先。
西門子的“F1”幫助里有詳細信息介紹。

huixiaxuema

工控我成長的家園

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 283 個
工控威望: 1214 點
下載積分: 1103 分
在線時間: 96(小時)
注冊時間: 2010-01-14
最后登錄: 2017-04-10
查看huixiaxuema的主題 / 回貼

3樓發表于: 2012-04-24 17:53

只看該作者 | 小中大

樓上說的很對

謝謝工控網,工控伴我長!

逍遙小柒

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看逍遙小柒的主題 / 回貼

4樓發表于: 2012-04-24 22:23

只看該作者 | 小中大

可以查看一下西門子的指令說明，這個應該很詳細的
SR置位優先，就是說當置位輸入為1時，不論復位輸入1和0，輸出結果都是1
RS復位優先，就是說當復位輸入為0時，不論置位輸入1和0，輸出結果都是0

小東

感謝工控，我終于把西門子給安裝好了！！！！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 416 點
下載積分: 1107 分
在線時間: 48(小時)
注冊時間: 2011-12-13
最后登錄: 2015-08-05
查看小東的主題 / 回貼

5樓發表于: 2012-04-24 22:33

只看該作者 | 小中大

同意1樓說法，在不同情況有不同的要求，就有不同使用

liubing3620

小菜鳥，學工控！~~~

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 389 個
工控威望: 5061 點
下載積分: 9375 分
在線時間: 314(小時)
注冊時間: 2011-12-17
最后登錄: 2025-12-02
查看liubing3620的主題 / 回貼

6樓發表于: 2012-04-25 09:16

只看該作者 | 小中大

同意一樓~~~~~~~~~~~~~~~~

zcspgs

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 10 個
工控威望: 195 點
下載積分: 1552 分
在線時間: 5(小時)
注冊時間: 2007-01-29
最后登錄: 2017-02-09
查看zcspgs的主題 / 回貼

7樓發表于: 2012-04-25 11:17

只看該作者 | 小中大

P：上升沿
N：下降沿
SR：置位復位，置位優先，對應的還有RS，即復位優先。
