樓主發表于: 2012-04-20 17:18

只看樓主 | 小中大

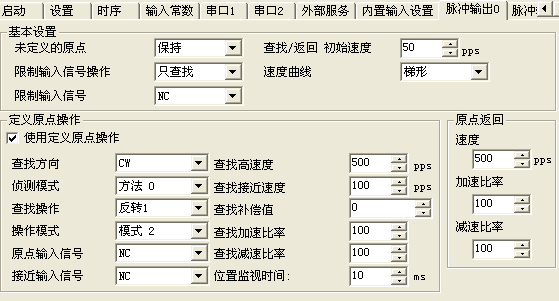

目前在搞一臺機器，請問我沒有進行原點搜索命令，能直接進行SPED和INI的JOG動作么？現在電機動不了很尷尬！！我有3個傳感器，分別是最大行程和最小行程還有一個是接近傳感器。如果要進行原點搜索如下圖設置是否可行

我設置的電機一轉是500個脈沖！

學習，努力

qfgkr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 192 個
工控威望: 320 點
下載積分: 2206 分
在線時間: 144(小時)
注冊時間: 2011-08-15
最后登錄: 2025-10-15
查看qfgkr的主題 / 回貼

1樓發表于: 2012-04-20 18:45

只看該作者 | 小中大

電機動不了：
           1.檢查servo是否ON
                       2.檢查servo是否有alarm

原點搜索可以不用原點搜索ORG指令，
  1.可以讓伺服電機朝一個方向運動，
撞到極限反向運動，DOG上升沿開始減速，下降沿開始搜索Z相信號（伺服的真正原點）數目，
相等時觸發INI指令斷SPED指令停伺服，原點OK~!

   2.DOG做原點，方法同前，下降沿觸發INI指令斷SPED指令停伺服，原點OK1

本帖最近評分記錄：

下載積分:+3(xulifei) 熱心助人

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 849 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

2樓發表于: 2012-04-20 18:49

只看該作者 | 小中大

沒有原點搜索，還是可以走相對位置的

xulifei

與自動化，工控握手！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 280 點
下載積分: 4475 分
在線時間: 95(小時)
注冊時間: 2011-12-07
最后登錄: 2023-12-26
查看xulifei的主題 / 回貼

3樓發表于: 2012-04-20 20:50

只看該作者 | 小中大

了解了，搞到現在了，還請我?guī)煾高^(guò)來看了，現在的問題是SERV-ON是ON的，ALM和S-RDY都是ON OK的，用軟件測試JOG運行是能動的。現在是什么問題呢？悲劇啊搞到現在了，問題還是沒發現。用指令閥脈沖時，0.00上的燈是亮的說明有脈沖輸出啊！！！有沒有可能是壓線壓的不好，我看過了通訊的接線沒問題。

星期一客戶就要來看了，老子連機都動不了！

學習，努力

sff0928

好好學習！

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 169 點
下載積分: 464 分
在線時間: 13(小時)
注冊時間: 2010-03-14
最后登錄: 2022-03-28
查看sff0928的主題 / 回貼

4樓發表于: 2012-04-21 16:13

只看該作者 | 小中大

軟件能動，plc有輸出，那肯定是接線的問題了！

學習啊！

dgtianji

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 107 點
下載積分: 1855 分
在線時間: 18(小時)
注冊時間: 2011-10-18
最后登錄: 2013-10-28
查看dgtianji的主題 / 回貼

5樓發表于: 2012-04-21 16:25

只看該作者 | 小中大

額，客戶來到了，如果連機子動不了，那就麻煩啦

減速機廠家

sff0928

好好學習！

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 169 點
下載積分: 464 分
在線時間: 13(小時)
注冊時間: 2010-03-14
最后登錄: 2022-03-28
查看sff0928的主題 / 回貼

6樓發表于: 2012-04-21 16:32

只看該作者 | 小中大

是不是npn 和pnp的關系啊！

學習啊！

xulifei

與自動化，工控握手！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 280 點
下載積分: 4475 分
在線時間: 95(小時)
注冊時間: 2011-12-07
最后登錄: 2023-12-26
查看xulifei的主題 / 回貼

7樓發表于: 2012-04-21 18:01

只看該作者 | 小中大

是不是Z相原點信號不用接PLC上的？今天我把它拔了，電機好像能動了。是不是這個原因引起的電機不轉動哈！求高手指點！！！

學習，努力

wei0212007

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 1062 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1188(小時)
注冊時間: 2007-04-19
最后登錄: 2025-12-09
查看wei0212007的主題 / 回貼

8樓發表于: 2012-04-21 18:11

只看該作者 | 小中大

如果是因?yàn)閆信號接入PLC后不動，是不是你程序中有問題？比如單獨的一個Z信號條件接通的時候觸發了INI指令？

xulifei

與自動化，工控握手！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 280 點
下載積分: 4475 分
在線時間: 95(小時)
注冊時間: 2011-12-07
最后登錄: 2023-12-26
查看xulifei的主題 / 回貼

9樓發表于: 2012-04-21 18:25

只看該作者 | 小中大

伺服器的Z相信號腳我是接在PLC上的，而且在測試的時候也沒讓Z相信號接通呢，我用的ORG 和JOG都動不了，今天把它拔了，就能動了~這是神馬情況，還是根本不是這個問題是其他問題！不懂怎么不動，不動又怎么能動了~~~
