樓主發表于: 2011-08-07 10:05

只看樓主 | 小中大

現在有一臺自動鉆孔機，是用PLC驅動三臺伺服電機做成的X，Y，Z運動，使用時分別輸入不同孔位的座標即可工作，昨天客戶在使用后，希望做成能把CAD圖檔數據轉換到PLC內做為運動軌跡數據的要求，請問各位高手，我要增加哪些硬件和軟件才可以達到他們這樣的要求？
我只知道，一般都是用運動控制卡才可以辦到，但也看到過日本機上確實有這樣的配制，即用數據線聯接到PLC就可以在電腦上進行操作的機器
1。CAD用什么軟件轉換數據
2。用什么方式輸出數據
3。普通電腦還要加會么配件

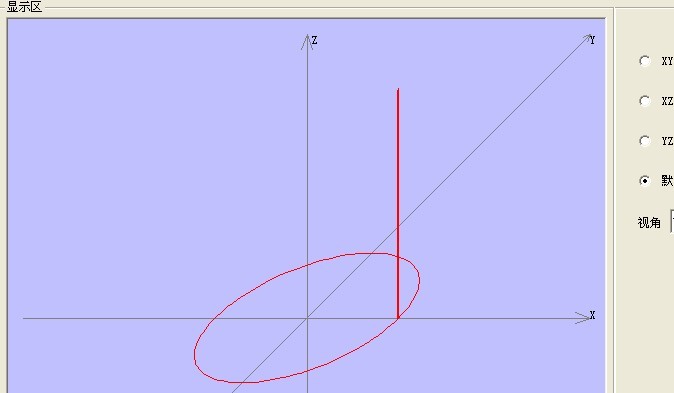

4。再有一個就是如何把運動后的軌跡顯示在電腦上
----------------------------我不懂C，謝謝大家！

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6641 個
工控威望: 38453 點
下載積分: 15993 分
在線時間: 9836(小時)
注冊時間: 2006-09-13
最后登錄: 2025-12-11
查看cvlsam的主題 / 回貼

1樓發表于: 2011-08-07 10:46

只看該作者 | 小中大

1、需要CAM類軟件，國內的典型應用就是玻璃切割機，這類CAM軟件依賴國際廠商，價格不菲。
2、以RS232方式將PC上的數據直接傳遞給PLC，PLC側做被動的接受。
3、普通電腦需要加CAM類軟件，這類軟件版權意識強烈。
4、依賴于PLC側的坐標，上位機讀取PLC的運行數據，但是這些數據與實際的位置存在誤差。

你的問題在于如何去搞這個CAM類軟件，沒有幾十萬你還真沒能力接著往下搞。

本帖最近評分記錄：

下載積分:+5(雪花飄飄) 熱心助人

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 426 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

2樓發表于: 2011-08-07 13:01

只看該作者 | 小中大

自己搞這個，只能盜版了。。。沒有辦法

6721262

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 10 個
工控威望: 176 點
下載積分: 514 分
在線時間: 21(小時)
注冊時間: 2008-12-02
最后登錄: 2020-08-10
查看6721262的主題 / 回貼

3樓發表于: 2011-08-07 14:30

只看該作者 | 小中大

可以參考線切割的模式，它是pc畫圖跟cad差不多

zhidaoshenmo

雖然我們不是“富二代”，但是我們還有成為“富一代”的機會。

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 539 個
工控威望: 638 點
下載積分: 1176 分
在線時間: 309(小時)
注冊時間: 2009-04-16
最后登錄: 2017-10-25
查看zhidaoshenmo的主題 / 回貼

4樓發表于: 2011-08-07 15:04

只看該作者 | 小中大

用CNC

本人在廈門..同行的朋友,可以加我QQ:784272323
廈門鑫趣科技有限公司，主要從事回收、銷售、維修和租賃進口儀器儀表及其附件。

sandy_love

感悟生活，創新的源泉...

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 454 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 483(小時)
注冊時間: 2008-12-08
最后登錄: 2025-07-14
查看sandy_love的主題 / 回貼

5樓發表于: 2011-08-07 16:52

只看該作者 | 小中大

關鍵是要把孔位數據提取出來，其他傳輸、顯示都不是問題

有點不明白的是，既然先前是用PLC做的系統，為什么還要有這樣的要求；為什么當初不直接用電腦鑼，數控系統對這些數據的鏈接方便多了

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1591 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-08-22
查看rockyhuo的主題 / 回貼

6樓發表于: 2011-08-07 22:21

只看該作者 | 小中大

使用運動控制卡應該很方便的，價位也不貴，在網上都有人做，類似雕刻機的都可以自己DIY，找些好點的運動控制卡，自帶一些函數，使用VB編程把CAD的圖轉換成G代碼。

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3555 點
下載積分: 854 分
在線時間: 463(小時)
注冊時間: 2010-08-24
最后登錄: 2025-12-05
查看niningtt的主題 / 回貼

7樓發表于: 2011-08-09 10:34

只看該作者 | 小中大

CAD不是可以轉換成代碼嗎，把代碼有用數據提取，然后處理啊，什么線切割的軟件累得你可以試試

wang115828

學習

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 259 點
下載積分: 549 分
在線時間: 49(小時)
注冊時間: 2009-04-07
最后登錄: 2024-07-25
查看wang115828的主題 / 回貼

8樓發表于: 2011-08-10 18:33

只看該作者 | 小中大

用信捷PLC CAD直接導入
