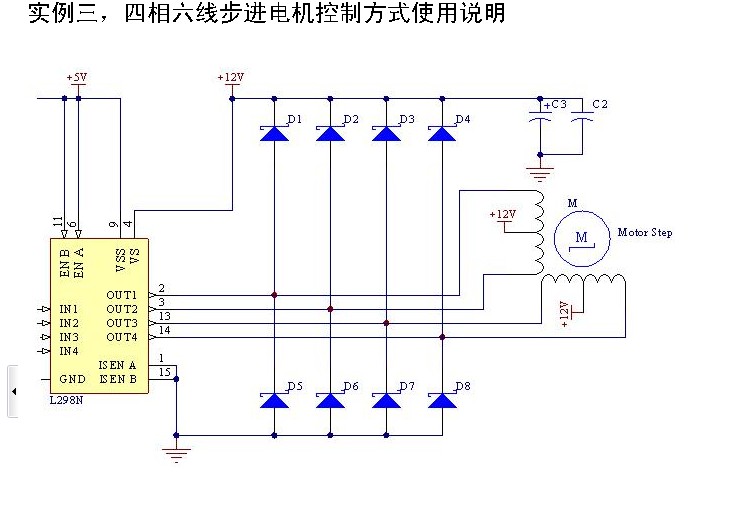

我想用L298n芯片驅動步進電機，那么圖中芯片的四個輸出口輸出的是什么呢？是脈沖電壓么？這個和輸入芯片的脈沖電壓比是不是電流增大了？步進電機接的12V直流電是給轉子繞組通電么？圖中的八個二極管有什么用？求各位大蝦指導，謝謝了！
