樓主發表于: 2011-05-28 15:58

只看樓主 | 小中大

圖片：

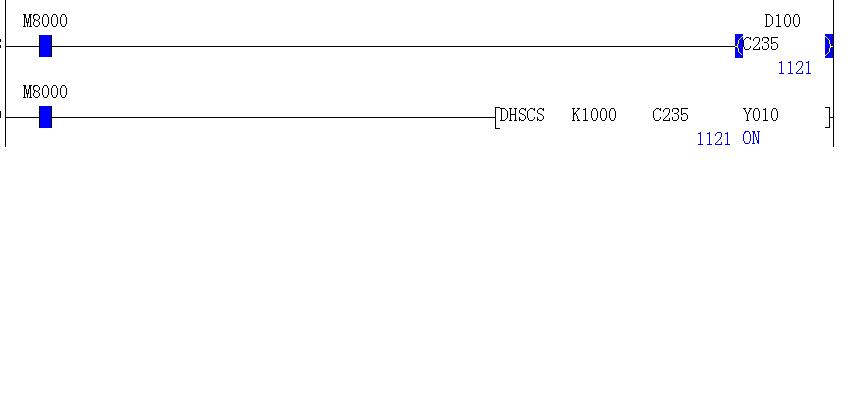

見過瑞士的機器，把輸出脈沖的Y0接到輸入X0，用指令C235 D300(設定的脈沖數量）和DHSCS D300 C235 M50就可以看出輸出的脈沖是否正確？我這個為什么不行呢，脈沖電壓5V。

wei0212007

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 1062 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1188(小時)
注冊時間: 2007-04-19
最后登錄: 2025-12-09
查看wei0212007的主題 / 回貼

1樓發表于: 2011-05-28 16:01

只看該作者 | 小中大

你的PLC是晶體管輸出嗎？

vancouva

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 210 個
工控威望: 397 點
下載積分: 4463 分
在線時間: 143(小時)
注冊時間: 2007-04-10
最后登錄: 2025-11-25
查看vancouva的主題 / 回貼

2樓發表于: 2011-05-28 16:05

只看該作者 | 小中大

是晶體管輸出的。

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

3樓發表于: 2011-05-28 17:04

只看該作者 | 小中大

暈死有那么麻煩嗎，直接從D8140-D8143里面調用就行了只不過Y0和Y1發完一次脈沖并檢測完后你要復位一次（因?yàn)槔锩娴拿}沖數是PLC開機以后累積的脈沖數）。

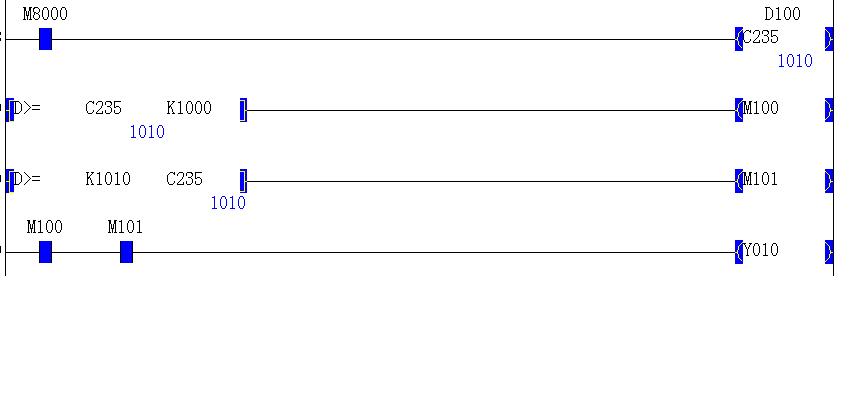

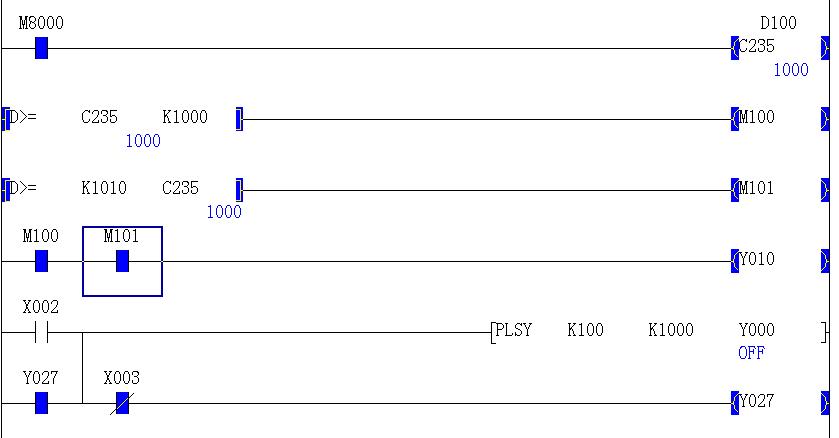

你上面的程序只能檢測到少于預設時的參數錯誤超過了后怎么辦；下面我做了一個程序你看看怎么樣

至于你用X0檢測不到Y(jié)0的脈沖輸出肯定是你的COM COM0 COM1 COM2 COM3沒連在一起，這一張是我自己做的實驗

樓主留言：

熱心助人。我原來的信號電壓為5V，COM與COM0已經連接，但是檢測不到，后來參看手冊，換成24V加限流電阻，就可以接收信號了。
但是現在的新問題是：在發脈沖的時候，突然斷開檢測信號X0，步進電機就停止了（程序設定的是走完，與檢測信號無關啊，只不過走完脈沖沒有下一個動作而已，以此區別脈沖丟失。）希望3樓能給予解答。謝謝。

[ 此帖被z4131246在2011-05-28 18:03重新編輯 ]

本帖最近評分記錄：

下載積分:+3(vancouva) 熱心助人

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

4樓發表于: 2011-05-29 11:45

只看該作者 | 小中大

你好你能不能把你的要求說清楚一點 我現在看得很模糊我想我應該能幫上你；你的意思是你用Y0給步進電機發脈沖當脈沖發完以后程序內部要檢測到Y(jié)0的脈沖要發完如果因?yàn)槠渌蛩厥蛊錄]發玩的話就沒有下一步動作，是不是這意思啊？

樓主留言：

就是這個意思，但現在是：我假設信號沒有發完（把X0突然斷開），讓檢測信號與實際脈沖數步不相等。步進電機就不走了。實際斷開X0信號應該與步進電機運行沒有關系的。步進電機應該繼續走，直到脈沖發完（即使不準確）。只是沒有下一個動作而已。

shenyongczcz

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看shenyongczcz的主題 / 回貼

5樓發表于: 2011-05-29 16:21

只看該作者 | 小中大

晶體管輸出調整

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

6樓發表于: 2011-05-30 08:39

只看該作者 | 小中大

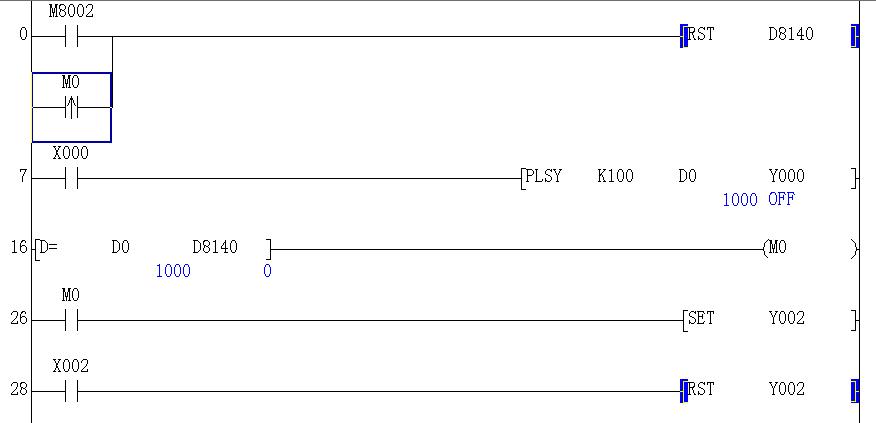

我給你做了個樣本程序你可以參考下，該程序在Y0脈沖輸出沒有達到預定值那么多時就不會有輸出（該程序只供你參考里面有很多因素沒有完善你自己可以改正）

X0是脈沖發送啟動 X2是輸出復位鍵 Y2是Y0脈沖發送和預定值一致時動作反之就不動作 D0是發送脈沖的脈沖量。

[ 此帖被z4131246在2011-05-30 10:29重新編輯 ]

qingzhih

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 206 點
下載積分: 1374 分
在線時間: 99(小時)
注冊時間: 2008-07-26
最后登錄: 2025-10-26
查看qingzhih的主題 / 回貼

7樓發表于: 2011-05-30 16:40

只看該作者 | 小中大

我使用的設備就是把Y0接到X0進行檢測的。

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

8樓發表于: 2011-05-31 08:10

只看該作者 | 小中大

你非得用X0檢測Y0的脈沖輸出嗎，用內部的特殊寄存器不是更好嗎？

xiaolinr

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 190 點
下載積分: 493 分
在線時間: 25(小時)
注冊時間: 2008-10-24
最后登錄: 2025-05-16
查看xiaolinr的主題 / 回貼

9樓發表于: 2011-05-31 14:45

只看該作者 | 小中大

脈沖電壓5V?三菱的輸入點電壓范圍可是18-30V,5V是肯定檢測不到的
