OUT 是怎么算出來=50.03978588

I2.0=0   和   I2.0=1   有什么區別？   =1  是表示BIPOLAR  雙極性嗎？  =0 是表示UNIPOLAR 單極性嗎？


OUT = [ ((FLOAT (IN) -K1)/(K2-1)) * (HI_LIM-O_LIM)] + LO_LIM


這是計算公式 我怎么就算不出 OUT=50.03978588


公式有問題嗎？

FC105
先貼全了，再解釋



描述

SCALE功能接受一個整型值(IN)，并將其轉換為以工程單位表示的介于下限和上限(LO_LIM和HI_LIM)之間的實型值。將結果寫入OUT。SCALE功能使用以下等式：

OUT = [ ((FLOAT (IN) ?K1)/(K2朘1)) * (HI_LIM朙O_LIM)] + LO_LIM

常數K1和K2根據輸入值是BIPOLAR還是UNIPOLAR設置。

?BIPOLAR：假定輸入整型值介于 ?7648與27648之間，因此K1 = ?7648.0，K2 = +27648.0

?UNIPOLAR：假定輸入整型值介于0和27648之間，因此K1 = 0.0，K2 = +27648.0

如果輸入整型值大于K2，輸出(OUT)將鉗位于HI_LIM，并返回一個錯誤。如果輸入整型值小于K1，輸出將鉗位于LO_LIM，并返回一個錯誤。


通過設置LO_LIM > HI_LIM可獲得反向標定。使用反向轉換時，輸出值將隨輸入值的增加而減小。


FC105參數


參數    說明    數據類型    存儲區    描述
EN    輸入    BOOL    I、Q、M、D、L    使能輸入端，信號狀態為1時激活該功能。
ENO    輸出    BOOL    I、Q、M、D、L    如果該功能的執行無錯誤，該使能輸出端信號狀態為1。
IN    輸入    INT    I、Q、M、D、L、P、常數    欲轉換為以工程單位表示的實型值的輸入值。
HI_LIM    輸入    REAL    I、Q、M、D、L、P、常數    以工程單位表示的上限值。
LO_LIM    輸入    REAL    I、Q、M、D、L、P、常數    以工程單位表示的下限值。
BIPOLAR    輸入    BOOL    I、Q、M、D、L    信號狀態為1表示輸入值為雙極性。信號狀態0表示輸入值為單極性。
OUT    輸出    REAL    I、Q、M、D、L、P    轉換的結果。
RET_VAL    輸出    WORD    I、Q、M、D、L、P    如果該指令的執行沒有錯誤，將返回值W#16#0000。對于W#16#0000以外的其它值，參見"錯誤信息"。
錯誤信息

如果輸入整型值大于K2，輸出(OUT)將鉗位于HI_LIM，并返回一個錯誤。如果輸入整型值小于K1，輸出將鉗位于LO_LIM，并返回一個錯誤。ENO的信號狀態將設置為0，RET_VAL等于W#16#0008。

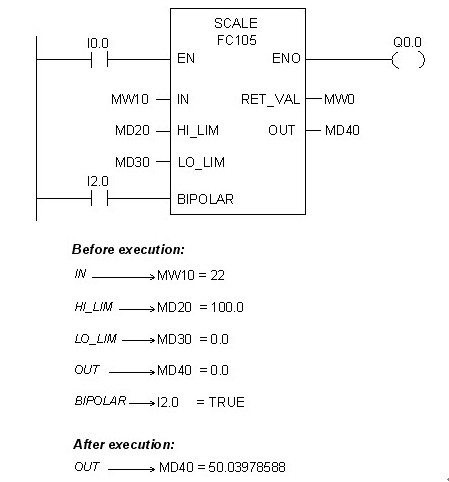

實例

如果輸入I0.0的信號狀態為1 (激活)，則執行SCALE功能。在本例中，整型值22將轉換為介于0.0和100.0之間的實型值，并寫入OUT。如I2.0的信號狀態所示，該輸入值為BIPOLAR。

如果該功能的執行沒有錯誤，ENO和Q0.0的信號狀態將設置為1，RET_VAL等于W#16#0000。

手冊里面給的BIPOLAR=1，所以就是雙極性，范圍-27648與27648之間，因此K1 = -27648.0，K2 = +27648.0

IN=22，

工程量（就假設是溫度）：
HI_LIM   （最高）     100
LO_LIM  （最低）     0

所以：
OUT = [ ((FLOAT (IN) -K1)/(K2-1)) * (HI_LIM-O_LIM)] + LO_LIM
代入
OUT = [ ((FLOAT (22) -(-27648.0))/(27648.0-(-27648.0))) * (100-0)] + 0=50.03


已經狠詳細啦!
能看懂吧？
呼呼。。。喘口氣

不過有一點要注意
當你的IN為0時，你的實際溫度OUT是50度。。。
IN=27648,OUT100=度。

哦，sfc105就是這個意思嗎？ 就是比例轉換數據

對就是，就是普通的數據轉換了：  Y＝（X－輸入下限）/(輸入上限－輸入下限)*（輸出上限－輸出下限）+輸出下限
你的問題估計就在這個輸入上下限的的數值確定上了！ 另外那個K2－1是個誤導，是K2－K1

那怎么在 HI_LIM輸入 1.0   顯示的是 1.000000e+002呢？

LI_LIM輸入0.0 顯示的就是 0.000000e+000  這是什么顯示？


還有別人 的IN 輸入  信號 是  PIW200是啥？

引用

引用第6樓月澤于2011-04-08 07:44發表的  :
那怎么在 HI_LIM輸入 1.0   顯示的是 1.000000e+002呢？

LI_LIM輸入0.0 顯示的就是 0.000000e+000  這是什么顯示？


.......

輸入1.0怎么可能是 1.000000e+002？ 1.000000e+002表示100.0

那叫做科學計數法，初中老師應該教過了。

PIW    P外部   I  輸入  W：長度為Word

合起來就是外部輸入，地址為200，數據長度為Word。

去翻翻Step7編程手冊，用西門子不看手冊還是早點洗洗睡了吧。
